热水器专用镁棒阳极
添加时间:2010-9-28 编辑:X061 阅读:次
- 产品名称:热水器专用镁棒阳极
- 产品定货号:MS-00109-00
应用范围:
热水器阳极主要用于热水器、换热器 、蒸发器、锅炉等设备,有软化水质、排垢除污、延长主机使用寿命等特点。镁合金热水器牺牲阳极,产品分浇铸和挤压两大类,广泛用于热水器以及锅炉的防腐。
执行标准:ASTM B 843-1995 GB/T17731-2004
化学成份: |
类型 |
Mg |
AL |
Mn |
Zn |
Ca 最大 |
Si 最大 |
Cu 最大 |
Ni 最大 |
Fe 最大 |
其他杂质(最大) |
单一 |
总量 |
Az63 |
余量 |
5.0-7.0 |
0.2-1.0 |
2.0-4.0 |
-- |
0.3 |
0.05 |
0.002 |
0.02 |
0.05 |
-- |
AZ31B |
余量 |
2.5-3.5 |
0.2-1.0 |
0.6-1.4 |
0.04 |
0.10 |
0.01 |
0.001 |
0.005 |
-- |
0.30 |
AZ31D |
余量 |
2.5-3.5 |
0.2-1.0 |
0.6-1.4 |
0.04 |
0.05 |
0.01 |
0.001 |
0.002 |
0.01 |
0.30 | |
电化学性能:
|
性能 种类 指标 |
开路电位 (伏,甘汞参比电极) |
闭路电位 (伏,甘汞参比电极) |
实际电容量 (安.时/克) |
电流效率 (%) |
MgMn高电位 |
1.70-1.78 |
1.57-1.62 |
≥1.10 |
≥50 |
AZ31 |
1.50-1.60 |
1.45-1.50 |
≥1.21 |
≥55 | |
浇铸热水器阳极
产品规格: |
阳极直径 φ( mm) |
阳极长度B( mm) |
A |
M4 |
M5 |
M6 |
M8 |
L. min. |
L. max. |
14 |
100 |
280 |
6-10 |
◆ |
|
|
|
16 |
100 |
530 |
6-10 |
◆ |
|
◆ |
|
18 |
100 |
300 |
10 |
|
|
◆ |
|
21.3 |
60 |
230 |
10-20 |
|
◆ |
◆ |
◆ |
22 |
60 |
570 |
10-30 |
|
◆ |
◆ |
◆ |
26 |
60 |
670 |
10-30 |
|
◆ |
◆ |
◆ |
28 |
100 |
240 |
10-30 |
|
|
◆ |
|
32 |
60 |
570 |
10-30 |
|
|
◆ |
◆ |
33 |
60 |
1380 |
10-30 |
|
|
|
◆ | |
说明: 1 、长度A为阳极外露铁芯长度,长度B为阳极含镁长度,M4、M5、M6和M8为螺丝规格,◆代表可选用的标准螺丝; 2 、以上阳极镀锌螺丝外露长度A仅供参考,也可根据客户需求进行生产; 3 、阳极产品示意图如下:
|
|
挤压热水器阳极 挤压热水器阳极螺帽规格 英制螺帽: |
阳极直径mm(inch) |
内螺纹规格 |
外螺纹规格 |
12.7 (0.5) |
1/4-18 NPT |
3/4-14 NPT |
17(0.675),17.78(0.7).19.05(0.75) |
3/8-18 NPT |
3/4-14 NPT |
21.3(0.84), 22.86(0.9) |
1/2-14 NPT |
3/4-14 NPT |
26.67(1.05) |
3/4-14 NPT |
1-11 1/2 NPT | |

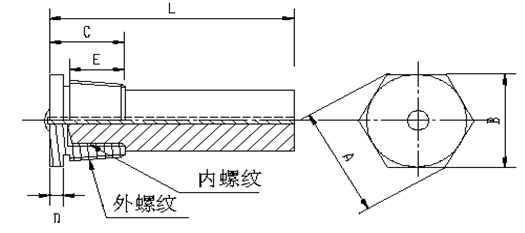

公制螺帽 |
编号 |
螺帽规格尺寸 |
阳极直径 mm(inch) |
A(e) mm(inch) |
B(s) mm(inch) |
C(l) mm(inch) |
D(k) mm(inch) |
E(b) mm(inch) |
内螺纹 |
外螺纹 |
GL-C01 |
27.0(1.06) |
24.0(0.94) |
15.0(0.59) |
4.0(0.16) |
9.0(0.35) |
M14×1.5 |
G1/2 |
16.00(0.618) |
GL-C02 |
30.0(1.31) |
27.0(1.06) |
21.0(0.83) |
5.0(0.20) |
14.0(0.55) |
M18×1.5 |
R3/4 |
19.05(0.75) 21.30(0.84) |
GL-C03 |
30.0(1.31) |
27.0(1.06) |
21.0(0.83) |
5.0(0.20) |
14.0(0.55) |
M16×1.5 |
R3/4 |
20.32(0.8) 21.30(0.84) |
GL-C04 |
30.0(1.31) |
27.0(1.06) |
21.0(0.83) |
5.0(0.20) |
14.0(0.55) |
M16×1.5 |
R3/4 |
20.32(0.8) 21.30(0.84) |
GL-C05 |
30.0(1.31) |
27.0(1.06) |
24.0(0.94) |
9.0(0.35) |
12.0(0.47) |
M16×1.5 |
M22×1.5 |
21.30(0.84) |
GL-C06 |
30.0(1.31) |
27.0(1.06) |
28.0(1.10) |
5.0(0.20) |
21.0(0.83) |
G1/2 |
R3/4 |
21.30(0.84) |
GL-C07 |
30.0(1.31) |
27.0(1.06) |
28.0(1.10) |
4.0(0.16) |
20.0(0.79) |
M18×1.5 |
R3/4 |
21.30(0.84) |
GL-C08 |
30.0(1.31) |
27.0(1.06) |
28.0(1.10) |
13.0(0.51) |
12.0(0.47) |
M18×1.5 |
G3/4 |
22.00(0.866) |
GL-C09 |
34.5(1.36) |
30.0(1.31) |
21.0(0.83) |
5.0(0.20) |
14.0(0.55) |
M18×1.5 |
G3/4 |
21.30(0.84) |
GL-C10 |
40.0(1.57) |
36.0(1.42) |
31.0(1.22) |
9.0(0.35) |
10.0(0.39) |
M16×1.5 |
M35×2.0 |
21.30(0.84) |
GL-C11 |
40.0(1.57) |
36.0(1.42) |
28.0(1.10) |
5.0(0.20) |
10.0(0.39) |
M16×1.5 |
M35×2.0 |
21.30(0.84) |
GL-C12 |
53.0(2.09) |
46.0(1.81) |
30.0(1.18) |
8.0(0.31) |
19.0(0.75) |
M32×2.0 |
R11/4 |
33.40(1.315) | |
注:螺帽的规格可以根据客户的不同需求定做。
|
|
挤压镁阳极化学成份(%) |
类型 |
Mg |
Al |
Mn |
Zn |
Ca 最大 |
Si 最大 |
Cu 最大 |
Ni 最大 |
Fe 最大 |
其他杂质(最大) |
单 |
总量 |
AZ31B |
余量 |
2.5 -3.5 |
0.2 -1.0 |
0.6 -1.4 |
0.04 |
0.10 |
0.01 |
0.001 |
0.005 |
-- |
0.30 |
AZ31D |
余量 |
2.5 -3.5 |
0.2 -1.0 |
0.6 -1.4 |
0.04 |
0.05 |
0.01 |
0.001 |
0.002 |
0.01 |
0.30 |
Mg-Mn |
余量 |
0.01 最大 |
0.5 -1.3 |
--- |
--- |
--- |
0.02 |
0.001 |
0.03 |
0.05 |
0.30 |
|
|
|
|
|
|
|
|
|
|
|
|
| |
挤压阳极棒材:直径从0.5英寸(12.7mm)到2.56英寸(65mm)不等,最大长度为6米。 |
序号 |
镁阳极直径Φ1 mm(Inch) |
铁芯直径Φ2 mm(Inch) |
近似重量 kg/m(Ib/Inch) |
化 学 成 份 |
1 |
Φ13.20-0.4(Φ0.520-0.016) |
3.4(0.135) |
0.298(0.017) |
AZ31 |
2 |
Φ13.80-0.4(Φ0.543-0.016) |
3.4(0.135) |
0.320(0.018) |
AZ31 |
3 |
Φ16.00-0.5(Φ0.618-0.020) |
3.4(0.135) |
0.413(0.023) |
AZ31 |
4 |
Φ17.00-0.5(Φ0.670-0.020) |
3.4(0.135) |
0.458(0.026) |
AZ31 |
5 |
Φ18.00-0.5(Φ0.800-0.020) |
3.4(0.135) |
0.509(0.029) |
AZ31 |
6 |
Φ18.80-0.5(Φ0.709-0.020) |
3.4(0.135) |
0.550(0.031) |
AZ31 |
7 |
Φ19.00-0.5(Φ0.748-0.020) |
3.4(0.135) |
0.560(0.031) |
AZ31 |
8 |
Φ20.32-0.5(Φ0.800-0.020) |
3.4(0.135) |
0.634(0.036) |
AZ31 |
9 |
Φ21.30-0.5(Φ0.839-0.020) |
3.4(0.135) |
0.690(0.039) |
AZ31 |
10 |
Φ22.00-0.5(Φ0.866-0.020) |
3.4(0.135) |
0.733(0.041) |
AZ31 |
11 |
Φ24.00-0.5(Φ0.945-0.020) |
3.4(0.135) |
0.863(0.048) |
AZ31 |
12 |
Φ25.60-0.6(Φ1.008-0.024) |
3.4(0.135) |
0.963(0.054) |
AZ31 |
13 |
Φ33.00-0.6(Φ1.300-0.024) |
3.4(0.135) |
1.584(0.089) |
AZ31 |
14 |
Φ51.30-0.6(Φ2.020-0.024) |
5.5 ( 0.217 ) |
3.725(0.209) |
AZ31 |
15 |
Φ65.00-0.6(Φ2.560-0.024) |
5.5 ( 0.217 ) |
5.964(0.334) |
AZ31 | |
注:阳极最大长度可达到6米 |
