• 产品名称：R47B圆度 圆柱度测量机
• 产品定货号：MC-08495-00

• 产地：日本
• 推荐：

回转精度高
采用静压空气轴承, 无磨损, 再现性高, 回转精度高达:0.02+6H/1000μm.(R47B和R43C); 0.04+6H/1000μm.(R41C和R31C)
测量效率高

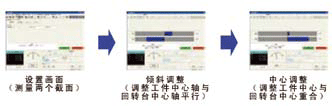

·调中心和倾斜
这种柱状图调节手动旋钮使操作极为简单, 不需要进行计算, 普通操作人员即能完成

·半自动测量功能
一次测量包括测量(只针对Z轴), 分析, 打印均被全部记录, 使用回放功能在测量相同型号工件时, 只需固定好工件, 并设好坐标系即可全自动完成
·可操作性强
·再分析功能
测量数据可以自动保存, 最多可达99个, 在测量完成后, 即使分析条件不对, 也不需要重新测量, 只需要更改分析条件(滤波方式, 滤波值,中心法等), 即可以完成, 并且不同测量项目的数据(最多可以 40个)可以组合在一直形成新的测量项目
·自动停止功能
操作杆在测针接触工件的时候会自动归零, 而不需要手动调整.
特性
 适用于测量大型工件, 最大装载直径Φ600, 最大测量直径Φ350, 载荷重量高达60kg, 大型工件可以特别对应
软件功能强大
TIMS软件有圆度, 平面度, 平行度, 同心度, 同轴
度, 圆柱度, 垂直度, 直线度等常规的分析功能.除了上述功能外, 还有许多特殊功能和选配软件.

·刻槽功能:
对于有凹槽的工件, 软件可以以自动方式或手动方式删除, 提高了测量效率
·傅立叶分析及功率谱曲线
在圆度曲线分析中, 分析不同频率峰值的大小有助于分析零件的噪音和振动, 指导生产
·负荷曲线及振幅分布曲线分析
该曲线有助于分析工件的耐磨性及使用寿命.
·区间分析(SLOPE分析, 选配)
分析圆度或平面度中指定角度范围中最大和最小的差值. 该指定角度可以是0度到360度之间的任意值. 输出的图形可以是二维图形,二维展开图形和区间分析(SLOPE)表.
·齿轮分析(选配)
用于分析齿轮尖的圆度分析
·活塞分析(选配)
活塞的设计值可以通过公式或手动输入等方法得到. 通过对实测值和设计值的比较, 对活塞进行分析.
·轮廓分析软件(选配)
选配该软件可以分析轮廓尺寸并实现轮廓尺寸分析.
·数据打印形式多样，便于分析
打印模版可根据客户的要求自行设计或调整，一页可打印多个结果，便于分析比对。

技术参数
测量方式手动
测量范围
最大测量直径Ø350mm   左右进给范围(R轴) 190mm   上下进给范围(Z轴) 350mm(高立柱: 500mm)   最大半截直径Ø600mm Ø400mm
最大测量高度350mm(高立柱: 500mm)
回转精度回转方向JIS B
7451-1997 (0.02+6H/10000)μm (H: 台面到测量点的高度) (0.04+6H/10000)μm (H: 台面到测量点的高度)
直线度
上下方向(Z轴)0.15μm/100mm   0.30μm/350mm   (高立柱:0.50μm/500mm)
半径方向(R轴) -- 0.2μm/10mm --
平行度
上下方向(Z轴） 1.50μm/350mm
(高立柱:2.00μm/500mm) 1.50μm/300mm 3.00μm/300mm
(高立柱:5.00μm/500mm) --
半径方向(R轴) -- (0.3+L/100) μm --
回转速度（q轴） 6转/min
Z轴速度测量速度(移动速度) 0.6-6mm/s(最大15mm/s) 5mm/s
R轴速度测量速度(移动速度) 0.6-5mm/s(最大5mm/s) 0.6, 1.5, 3, 6mm/s 5mm/s
自动停止精度Z轴/R轴±5μm
回转台
回转台外径Ø220mm Ø148mm
调整范围/中心倾斜±2mm/±1°
装载重量60kg 15kg 25kg
传感器
量程±1000μm ±400μm
测量力30-100mN(可调) 70mN
测针形状Ø1.6mm硬球, 长度53mm Ø1.6mm硬球, 长度54.5mm Ø1.6mm硬球, 长度15.5mm
测量点数3600点/转
滤波类型数字滤波器高斯/2RC/多槽轴
OUTOFF
回转方向(θ轴)
(低通)15, 50, 150, 500峰/转 15-500任意值 峰/转
(带通)15-150, 15-500峰/转
直动方向(Z轴) (低通)0.025, 0.08, 0.25, 0.8, 2.5, 8mm 任意值(最小分度0.0001mm) --
倍率10-200K 22个倍率, 自动, 测量倍率
评价方式MZC(最小领域中心法)、LSC(最小平方中心法)、MIC(最大内接圆中心法)、MCC(最小外接圆中心法)、N.C(无修正), Multi(复合指定)
测量项目
回转方向  圆度、平面度、平行度、同心度、同轴度、垂直度, 厚度偏差, 跳动, 部分圆
圆柱度, 径向偏差--直动方向
直线度(Z轴)、圆柱度、锥度, 垂直度, 平行度, 径向偏差, 轴心直线度--
-- 直线度(R轴) --
分析处理功能调中心调倾斜功能, 刻槽功能(上下限, 角度, 光标), 圆度评价方法的组合功能, 设计值比较功能, 圆柱度三维图形表示(素描线, 阴
影线, 轮廓线)R31C除外, 实时显示功能, 轮廓特征曲线(负荷曲线, 振幅分布曲线, 功率谱曲线), 半自动测量功能, 宽范围评定.
显示(液晶显示器) 17寸LCD
显示项目测量条件, 测量参数, 打印输出条件, 轮廓线(平面展开和三维图形), 备注, 错误信息等
记录方式彩色打印机或激光打印机(选配)
要素
电压AC/220V, 50-60HZ, ±10%
功率约800VA(不含打印机) 约600VA(不含打印机)
气压供给压力: 0.35-0.7MPa, 使用压力: 0.3MPa
耗气量30N L/分
尺寸(W*D*H) 2000*950*1850(2000) 1800*950*1600 1800*950*1500(1900) 1800*950*1400
重量300(320)kg 130kg 120(140)kg 120kg
