法国SAF微束等离子焊机

添加时间:2009-10-12 编辑:泰亚赛福 阅读:

  • 产品名称:法国SAF微束等离子焊机
  • 产品定货号:MW-04001-00
  • 产地:法国
  • 品牌:SAF
  • 推荐:

法国SAF微束等离子焊接系统
等离子是指在标准大气压下温度超过3000℃的气体,在温度谱上可以把其看作为继固态、液态、气态之后的第四种物质状态。等离子是由被激活的离子、电子、原子或分子组成。例如:它可通过自然界中的闪电产生。从1960年以后,等离子这个词获得子新的含义,那就是电弧通过涡流环或啧嘴压缩而形成的高能量状态,此原理现在被广泛用于钢铁、化工及机械工程工业。
  SAF公司已将等离子技术转化成为一种高效的切割及焊接工具,在焊接领域,等离子技术已被普遍认为是超越惰性气体保护焊的主要焊接工艺技术。

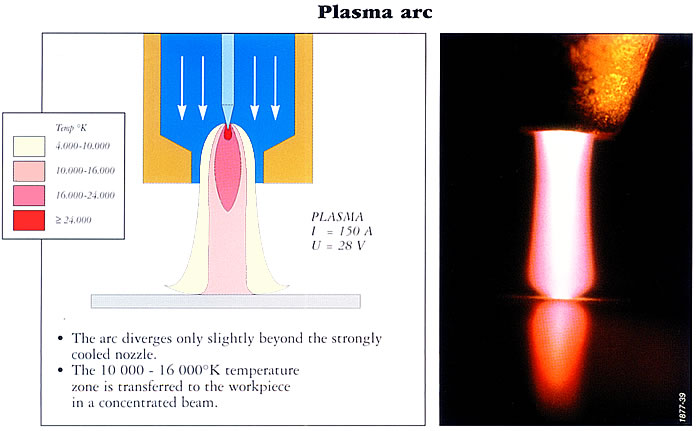

等离子弧:光束高度集中,温度在10000-16000℃弧光区的弧光能量能完全被转化到工件上,提高生产率。

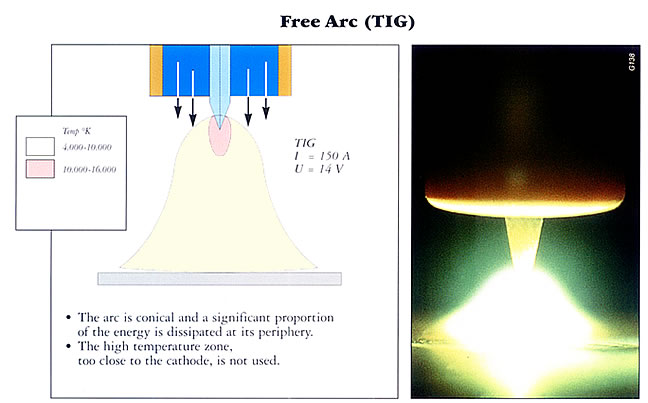

自由电弧:圆锥状弧光高度扩散,造成大比例能量浪费于电弧边缘,超过10000℃的高温弧光区高度集中于电弧附近,不能被有效利用。


微束等离子焊接的应用:
  最广泛的应用是在设备制造业中对各种型式的接头进行焊接、如:医疗设备、真空装置、薄板加工、波纹管、仪表、传感器、汽车部件、化工密封件等。微束等离子技术以成功的应用于大多数金属的焊接,如铝及其合金,不锈钢,康铜,铁/镍,白铜,镍银,钛/钽/锆,金等。

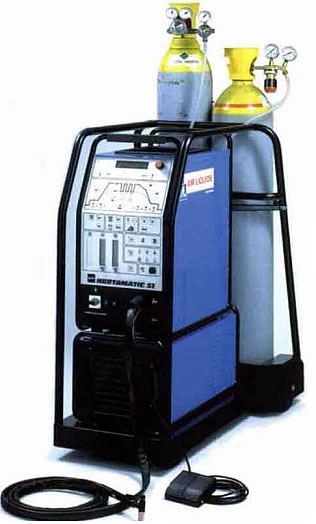

微束等离子焊——NERTAMATIC 51
  NERTAMATIC 51为全编程式控制的晶体管电源,适用于高质量工件的高精度脉冲焊接—微束等离子和TIG焊, 主要技术特点如下:
  • 最小电流可达0.06A,最小焊接厚度可达0.01mm
  • 等离子焊,TIG焊,两者合一
  • 等离子焊时,无电弧漂移出现,电弧极其稳定
  • 起弧时,通过先导电弧引弧,稳定可靠,性能卓越
  • 能控制焊接输入的能量
  • 内置16位微处理器控制系统
  • 能编程,存储100个不同的焊接周期,焊接参数及功能且内置打印机接口,可打印输出
  • 通过RS232接口同PC机相连
  • 能实现主从控制
      电源控制相关的功能
      通过PC机选择不同的焊接参数
  • 等离子焊枪能方便地更换为TIG焊枪
  • 故障自检程序
  • 具有电极消耗监视报警及工艺过程监视能力
  • 抗干扰性强,焊接参数的重复性稳定
  • 固定于钢架,操作方便,可靠性高

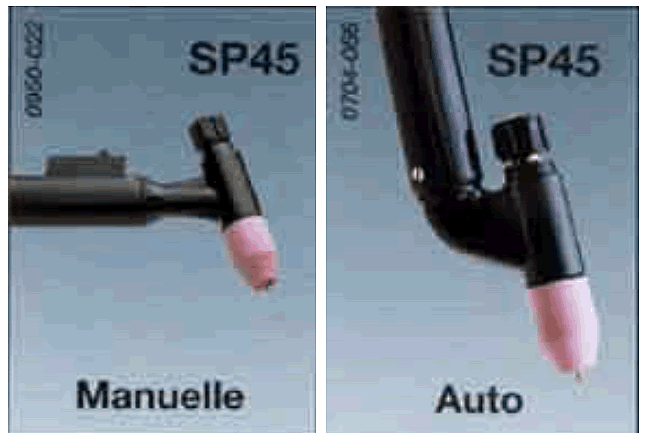

微束等离子焊枪:(左图)
 微束等离子自动焊专用焊枪SP45
 微束等离子手工焊专用焊枪SP45
 适用钨极:直径:1mm或1.6mm
 长度:75mm或150mm
 枪体总长电缆:4m
 如有所需可配置SP20手工/自动等离子焊枪:重量轻,最大电流20A(100%暂载率)



基本配置:
    等离子电源:NERTAMATIC 51
    SP45手工或自动等离子焊枪
REFRISAF51水冷系统
2个压力调节流量计

可选配置:
    小车
    双位脚踏开关
    电流调节脚踏开关
    NERTAMATIC51 P.C.软件


微束等离子环缝工装:
  CITOTURN 500 专为精细微束等离子及TIG焊设计的高精度,一体化式环缝焊接机床
  由于其多单元模块组合系统设计,CITOTURN 500高精度环缝焊接机床在精细微束等离子及TIG焊过程中能为工件提供最佳焊接位置。

技术特点:
  坚固的钢结构部件
  主动轴直接由测速电机控制的伺服马达驱动
  能配不同尺寸的工件爪盘
  爪盘及减速箱的位置能根据要求进行变换
  焊枪能在上下左右等方向变换位置
  架位于滚珠导轨上,能方便地改变及固定其位置

环缝工装:工件直径:16-400mm
      工件长度:480-1000mm
      定位精度:±0.02

微束等离子纵缝工装:
  CITOSEAM:
  没有达到焊接要求的焊缝,通常会在焊接的起始或终点出现未焊透或烧穿现象.CITOSEAM是建立在一个可扩充模块化系统上的等离子及TIG焊的先进、精确的焊接夹具.独到设计的新气动夹紧装置采用特殊铜材的压脚以保证安全性及夹件的精确性.背衬可根据焊接材料的厚度进行调整及选择.纵向焊枪的行走由测速电机控制的直流马达驱动,焊枪可自动气动定位,也可通过十字滑块进行手工调整.背衬能保证在整个焊接长度提供稳定的保护背气.根据焊缝的长度能选择不同型号的CITOSEAM焊接夹具.如有需要,纵缝隙焊系统可由SPS可编程控制箱进行程序控制。

纵缝工装:焊接长度:320-1200mm
      工件直径:48-800mm
      工件厚度:0.2-2mm

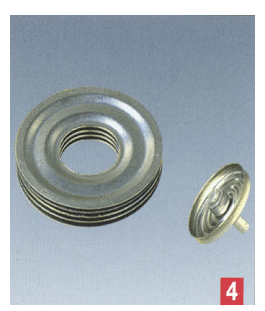

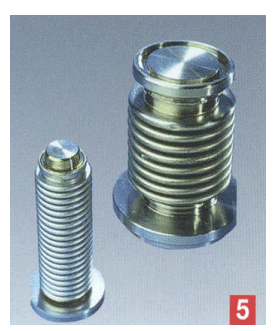

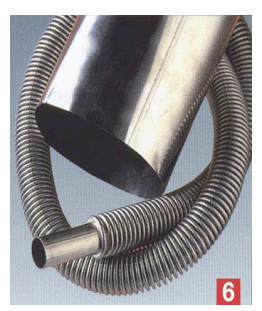

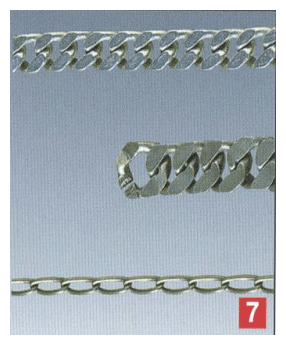

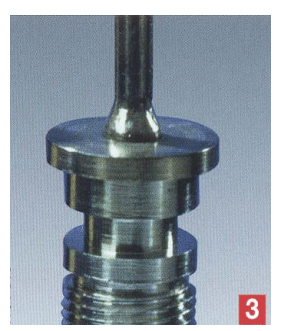

焊接试件:


产品名称产品简介产品编号
法国SAF微束等离子焊机MW-04001-00

配件名称配件编号说明
S0408148接头MW-04001-99微束等离子焊机配件
92580182焊嘴MW-04001-9892580182焊嘴
