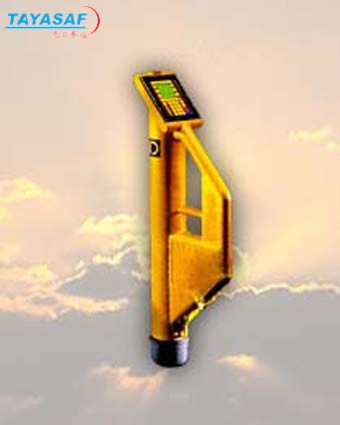

英国戴娜C-SCAN2010埋地管线检测系统, C扫描(C-SCAN)防腐层检测仪,英国Dynalog
英国戴娜C-SCAN2010埋地管线检测系统, C扫描(C-SCAN)防腐层检测仪,英国Dynalog
订货号： MM-02090-00
产地： 英国
品牌：
开发编号： N
市场价：￥
*此产品根据配置不同价格不同
*此价格为参考价格，具体价格以订单合同为准
    我在现场：
    产品视频：
  • 销售工程师 崔经理
    010-84851836-802
    13911302305
    QQ:2355835533
  • 1

所有产品分类

工程/物探/测绘仪器

物探及测绘仪器

  • 产品描述
  • 技术参数
  • 技术文档
  • 相关产品
  • 明细价格
  • 购买流程
产品描述：

英国Dynalog公司的最新埋地管道防腐层检测系统C-SCAN2010，是目前世界上最先进的管道勘查系统。内置GPS全球定位系统。能快速、准确、客观地进行防腐层状况检测、阴极保护状态评价、管网立体定位。

C扫描系统由信号发生器和信号探测器组成，在美国，英国，加拿大，法国及俄罗斯等40多个国家有着广泛应用，深受用户的认可与喜爱，其最新产品C扫描2010型代表这一领域的最先进实用技术。C扫描已获美国天然气协会(INGAA)及在国际防腐工程师协会（NACE）的认可和推荐使用。该系统已通过中国国家质检总局的鉴定。
一、检测原理

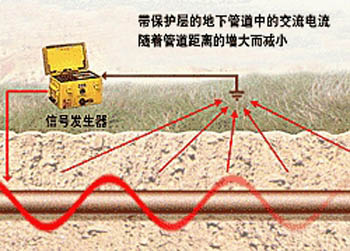

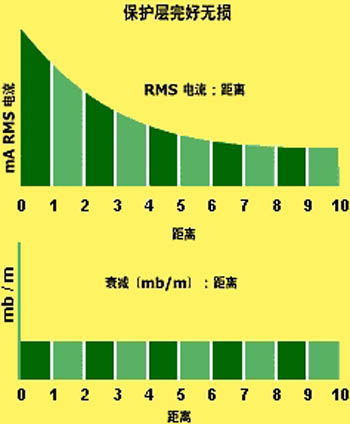

在管线上加937.5Hz恒流波动电流，沿防腐层正常的管线向远处传递，由于对大地的电流泄漏而产生衰减，其衰减量和电流沿管线传播距离的关系是对数关系。
二、产品特点
快捷的检测速度，高精度的检测结果，对操作人员的技术依赖性不大；
全功能GPS接收功能；
可用于任何地面下的管道检测；

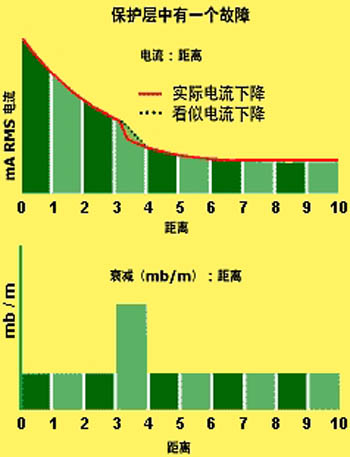

独特的对数衰减输出，表明了检测点之间防腐状况的平均情况，所以不需对管道进行连续检测，检测点之间的距离可达数公里，有疑问的管道段再进行精确检测，大大提高了检测效率；
精确检测出防腐缺陷、漏点，检测管道埋深可达15米以上（深度读数可达9米）；
自动记录，处理和存储检测数据，打印检测报告；并可与GPS相连自动采集管道位置信息，输出有用的结果；
抗干扰能力强，信号选择了纯正弦波，避免谐波产生，避开了常见的干扰源；
探测读数是6秒钟内400次测量的平均值，彻底消除瞬间干扰；
六组垂直分布的阵列天线，大大提高系统灵敏度与检测精度。
直接检测防腐层绝缘电阻率。
不需下载，现场显示各种检测曲线。

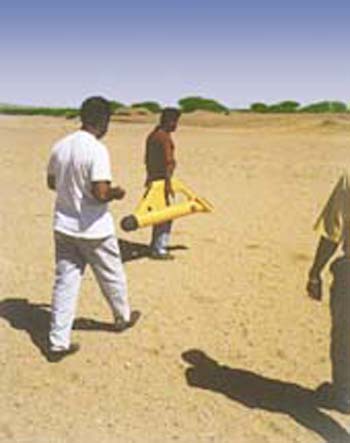

三、典型应用领域
管线的定期巡检：监测外涂层的变化
测量管线立体地图：检测管线位置，覆盖土层情况，支线管位置，管线跨接，牺牲阳极等 ；检测管线是否与其它埋地金属物搭接；
新管线交工前验收或者预购旧管线前的检测：检测新装管线的质量，或旧管线的状况以便定价；

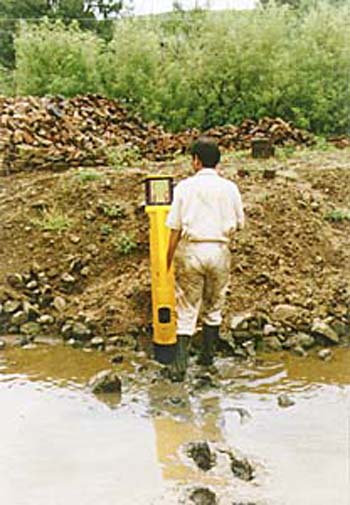

巡检无法靠近的管线：确定河流、烂泥，植被或庄稼地下面的管线位置
检测位置变化状况：检测由于强水流冲击造成的管线位置改变
检测浅海水下管线埋深情况：防止管线悬空；
检测管线是否与其它埋地金属物 “接触”

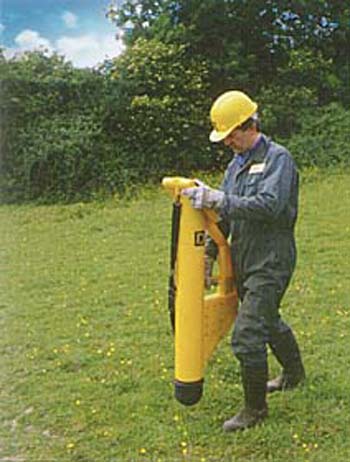

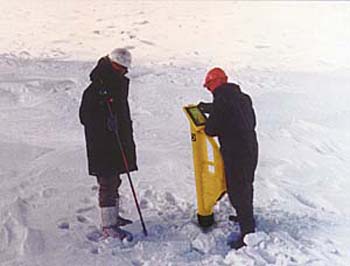

1. 信号探测器

探测器探测管道中信号电流强度，并可换算成平均对数衰减及防腐层绝缘电阻值。
重量：8kg
探测精度: ±2.5%, 深 度小于3米; ±5.0%, 深 度大于9米
尺寸：18 x 47 x 120 cm
可充电电池：镍镉电池
结构： PE 聚合物外壳
每次充电测量时间：13小时
密封: IP65标准
操作温度： －20 ～＋40 oC
内置天线: 高精度对称6轴
接口：并行/串行接口、GPS 接口、外部电源
最大探测深度: 大于9米，可达15米
屏幕显示：深度，水平坐标，检测曲线

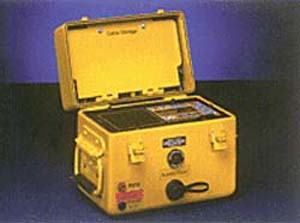

2. 信号发生器
信号发生器有两个接线端子，一端与被测管道相连(通常通过阴极保护测试桩等)，另一端通过随机所提供的地钉或地床接地，形成回路。
信号发生器产生937.5Hz 的纯正弦波信号，信号强度最大可达750mA，人工或自动设置。一旦设置好后，其内部计算机可使信号保持恒定值。
