RT290继电器综合参数测试系统
RT290继电器综合参数测试系统
订货号： MM-23004-00
产地： 德国
品牌：
开发编号： N
市场价：￥
*此产品根据配置不同价格不同
*此价格为参考价格，具体价格以订单合同为准
    我在现场：
    产品视频：

所有产品分类

电工仪表/网络通讯测试

网络/通讯测试仪器

  • 产品描述
  • 技术参数
  • 技术文档
  • 相关产品
  • 明细价格
  • 购买流程
产品描述：

    RT290是一组可进行8翻转触点组单稳和双稳继电器器件的专用参数测试系统中的最新型号。注意到现有的继电器测试设备的不同局限性和缺点，RT290具有以下的优点：
　　全并行的测试结构
　　精确的数字定时
　　全4线的开尔文器件测量
　　高可靠性- RT290全部使用固态开关
　　测试夹具的连续性测试
　　触点负载可编程
　　内部基准可跟踪
　　快速编译软件
　　没有固件-所有的软件都基于PC机
　　菜单式的编程
　　支持全自动的机械手和基于绕线的测试夹具

　　RT290中的一个关键设计是将高压功能从系统中分离出去，使之成为分离的产品。虽然，一见之下集成了高压功能的系统能够显得较有吸引力。但是在设计适用于参数测试和高压测试的测试夹具上有极大的不同，因此将这两种功能结合在一起是不可能的。
　　RT290利用一台PC机平台，通过专用的高速电路组成适用于继电器测试所需的测试系统。

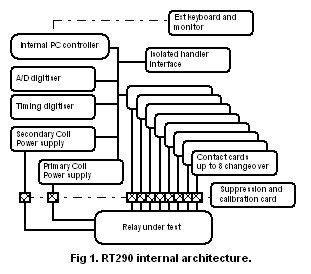

　　图1表示了RT290所具有的功能。它包括了一个全并行的“翻转组”结构，其中每个器件的触点组都分配了自己专用的“继电器测试”硬件。这些测试硬件的测试结果可以直接传送到内部PC机的I/O总线上，其传送速度比使用类似IEEEE或RS232的系统快几百倍。这一方法也取消了系统中的固件，使软件升级变得十分容易。
　　待测继电器位于图中的底部，它的每个翻转触点都与单独的时序、逻辑状态监测和触点电阻测试硬件相连。由于不采用重复验证电路，这种并行结构缩短了测试时间并且真正实现了触点测试结果与高度模块化的测试系统之间的有机结合，这使得RT290的功能可以很容易的适用于各种复杂的器件测试。
　　RT290提供三级器件测试。单稳继电器能够被设置为默认状态，双稳继电器的控制通过一个附加的电源线圈选件提供。系统还提供“光MOS”测试功能。继电器线圈将电源与器件连接起来，这种连接是通过直接插接在RT290前面的一个铰接板上的一块可移动插卡上的绕线抑制网络实现的。用户可以根据相应的测试需要在插卡上设置抑制器件，例如一个简单的二极管，一个R/C网络，或一个可变电阻。通过简单的软件控制可以在个别的测试中将这些网络切入或断开。所有绕线上的电源都通过一个软件编程电源提供，这个软件编程电源可以直接通过软件控制电压和电流条件。由于具有更多的先进技术，这种电源在“捕捉”其他触点和绕线参数时能够合成任意波形。
　　对于每一个器件的翻转触点在“触点卡”上都提供了专门的硬件，触点卡最多可支持8个翻转触点。每个触点卡都有用于监测开/关状态，常开点和常闭点的触点电阻，和触点时间参数的电路。在典型的器件测试过程中，所有的触点卡一起进行测试和测量。这一特点对于提高测试设备的测试量和测试数据的质量有重要的好处，因为所有的测试结果都来自同一次器件操作而不是重复的机械循环。虽然这种结构是很重要的，但基于这种物理结构的良好的性能和易于维护的特性也是十分重要的。
　　器件测试
　　适配器连续性；线圈电阻；触点电阻；触点电阻稳定性；动作和释放时间；二极管检测；动作和释放电压Vramp；动作和释放电流Iramp；V功能测试V脉冲测试；触点组短路；磁性电路测试*抗电强度DWV和绝缘阻抗IR测试（RT900 option）
　　系统性能指标
　　触点电阻测量
FSD 范围
分辨率
精确度
测试电压（注1）
测试电流
测试频率
100mR
0.015mR
0.2% + 1mR
10mV
10mA
AC 1kHz
1R
0.15mR
0.2% + 3mR
10mV
10mA
AC 1kHz
10R
1.5mR
0.2% + 0.03R
10mV
1mA
AC 1kHz
100R
15mR
0.4% + 0.3R
100mV
1mA
DC
1kR
0.15R
0.3% + 3R
1V
1mA
DC
10kR
1.5R
0.3% + 30R
100mV
10uA
DC
100kR
15R
0.5% + 300R
1V
10uA
DC
1MR
150R
1.5% + 3kR
1V
1uA
DC
　　触点负载
负载
说明
开路电压
短路电流
DCN
无负载干电路
NA (1)
NA (1)
CA0
零触点应用
与CR的范围相同(2)
与CR的范围相同(2)
L1
内部负载1
6V DC
100Ma (3)
L2
内部负载2
6V DC
1A (3)
L3
外部负载1
6 - 10V
基于50R负载电阻- 参见注4
L4
外部负载2
6 - 10V
基于50R负载电阻- 参见注5
　　注1：干电路负载在触点终端与小于100R且不带负载电压的电阻有效短接时切换。
　　注2：零触点应用在触点进行编程CR测量情况时切换。
　　注3：实际的短路电流会被RT290和器件之间的任何绕线电阻减小。
　　注4：实际的短路电流由施加的电压减1V与40R的负载电阻加上RT290和器件之间的任何绕线电阻来确定。
　　注5：实际的短路电流由施加的电压减1V与4R的负载电阻加上RT290和器件之间的任何绕线电阻来确定。
　　线圈电源
电压范围FSD
分辨率
典型错误
最大功率
1 – 70V
6.1mV
0.2% + 10mV
1..50V, 250mA RMS 50V-80V, 8W
5 – 370V (选件)
24.4mV
0.2% + 0.2V
60mA
　　线圈电阻
期望电阻
编程测试电压举例（2）
编程电流限制（1）
精度
10R
1V
200mA
0.4% +/- 0.1R
100R
1V
20mA
0.3% +/- 0.2R
1kR
10V
20mA
0.3% +/- 2R
10kR
20V
20mA
0.3% +/- 20R
100kR
60V
10mA
0.3% +/- 200R
　　时间测量
时基周期（分辨率）
典型最大测试周期（2）
数字精度（1）
200ns
6.4ms
0.1% +/-200ns
500ns
16ms
0.1% +/-500ns
1us
32ms
0.1% +/-1us
2us
64ms
0.1% +/-10us
5us
160ms
0.1% +/-5us
10us
320ms
0.1% +/-10us
20us
640ms
0.1% +/-20us
50us
1.6s
0.1% +/-50us
100us
3.2s
0.1% +/-100us
　　适配器电阻（连续性）
项目
电阻值（1）
最大测量误差
RT290的最大外部可测电阻
10R
1% +/- 2R
　　温度测量
项目
温度值
最大测量误差（1）
温度测量范围
10到50摄氏度
0.2摄氏度
　　系统电源
　　AC 230V（176—264V），50Hz/60Hz
　　功率：100W
　　机器尺寸：
　　长X宽X高：482mm（19“rack））X 530mm X 176mm（4U）
　　机器净重
　　14Kg
