RapidscanRapidscan超声快速扫描成像系统

添加时间：2010-5-27 14:29:06 担当：未知阅读：次

产品名称：RapidscanRapidscan超声快速扫描成像系统
定货号：GA-00301-00

推荐：

超声快速扫描成像系统

超声快速C扫描成像系统着眼于方便操作和生成高分辩C—扫描性能便携式仪器。特点有：实验快速A、B、C—扫描模式、摇控检测、缺陷定位定量、1HM至20MHZ探头频率、水雾耦合阵列式滚轮探头、全波形采集利用新颖的滚轮式探头。

内置最多可达128个超声波阵列晶片。快速扫描通常只用很短时间生成C—扫描图。系统由单模块组成，包括大功率处理器和专用超声波硬件，配有用户键盘的高清晰度显示屏，无线遥控装置和创新的头戴式窥视镜。滚轮式探头可根据特殊要求的阵列尺寸、晶片数和传感频率单独订制。

应用在针对航空航天材料及零部件，特别适合复合材料，蜂窝结构，金属板材检测。已得到国外飞机生产厂批准。

系统组成

Rapidscan手提电脑（15＂显示屏）配合特别简易使用键盘和专门软件，方便操作者使用。

特殊橡胶轮胎其声速与水匹配，适合粗糙表面检验，此材料是专利产品并能多次重复使用。

水雾耦合于光洁表面。

橡胶轮胎内用水延迟，并放置有陈列探头。

编码器计算扫描行程和距离。

高速线性扫描检测

为了提供宽广覆盖范围和快速扫描，超声波阵列探头以高于30KHz的脉冲重复频率应用可控制电子扫描密集波束，提供高速线性扫描检测。高速脉冲调制结合快速数据采集，满足每秒200线扫描采集率和处理率，在工作上使用背后颖滚轮式探头，可快速移动（高于200mms—1）。检测航空结构时1平方米面积的高分辨率扫描（0.8*0.8mm），能在2分钟的时间内完成。

显示软件

可用B扫描显示每层分层情况，用C扫描显示蜂窝结构或其它复杂工作的内部情况，可对缺陷定位定量。

技术参数

超声陈列探头	中心频率		2-20MHz
	带宽		>65%（-6 dB）
	灵敏度		基于脉冲持续时间
	晶片与晶片的距离		0.4mm-2mm（基本）
	阵列式探头宽度		10mm-75mm（可按用户要求修改）
	晶片数量		可达128（按阵列探头宽度调整）
	晶片发射形式		8，16，24，32个晶片一组发射
	电线最长		10m@10MHz
	连接口		Cannon ZIF 260针
滚轮	超声陈列式探头在滚轮中心，滚轮内水延迟
	轮胎是专利特殊橡胶，轮胎声速与水匹配
	并能多次重复使用不易破损
	滚轮外连接编码器以便定位
	滚轮型式可按用户要求调整
脉冲发生器	脉冲类型		负方波
	脉冲振幅		—70V
	脉冲宽度		25—250ns，步进0.5ns
	脉冲重复频率		30kHz
接收器	系统带宽		1MHz-22MHz
	接收增益		-10dB-70dB
TCG	TCG取点数量		无限
	波幅分辨率		0.3dB
	时间分辨率		12.5ns
	总校正		80dB
	斜率范围		0-40dB/(s
数字化	采样速率		100MHz
	动态范围		8bits
	模拟带宽		170MHz
	内存		2 Msamples
电子处理器	处理器		AMD2.4GHz(基本)
	硬盘		40GB(基本)
	接口		10/100基于T Ethernet
	显示器		15＂TFT 1024*768LCD（选件可配头窥镜）
	键盘		特别键盘以方便操作者使用有半软件（选件可配无线摇控器）

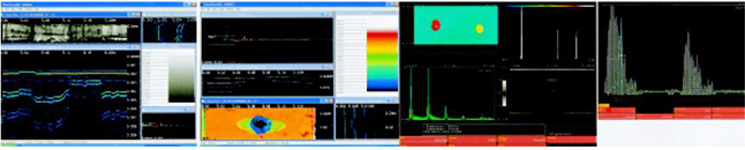

应用软件	显示模式实时A，B，C扫描，仿真A，B，C显示（Multi模式），全波形数据采集，可随意增加闸门数量而不需要重新扫描
	A扫描	高灵敏度扫描模式
	B扫描	高分辩率模式配合放大功能
	C扫描	可使用无限个闸门
	扫描精度	按照声阵列探头修改基本0.4-0.8mm
	扫描速度	175mm/s(56通道，2闸门，1000A扫描点)
其它	电源	250V/60Hz或115V/50Hz
	电源	1.5A/3A
	尺寸大小	302275422mm(宽高深)
	重量	17kg
