PV-5110PV-5110投影测量仪
添加时间：2010-5-27 16:17:05 担当：未知 阅读：次
- 产品名称：PV-5110PV-5110投影测量仪
- 定货号：GM-00409-00
因为500mm的投影屏向前方倾斜，所以最适合于投影像的描绘，轮廓形状观察等比较检查。它能有效提高精密零件批量生产的检查效率。
规格
投影像：倒立像
旋转投影屏 有效直径：Æ508mm
玻璃：微粒磨沙玻璃
旋转角度：±3600（显示为±3700）
角度显示：内置数显（ABS/INC切换）、调零
读取：1或0.01（可切换）
机械装置：微调、锁紧
十字线：实线
0基线标示：配备内置LED背影灯
投影镜头： 放大倍率： 5X，10X，。20X，50X，100X
固定：螺纹口
倍率精度 透射：标称倍率的±0.1%以下
反射:标称倍率的±0.15%以下
工件的最大高度:请参照投影镜头L1的尺寸
照明(透射)：24V，150W卤素灯泡（No，512305）滑动交换装置，内置远心照明、吸热滤光片、冷却风扇、2档（HIGH/LOW）亮度切换、彩色滤光片可并用
照明（反射）：24V，150W卤素灯泡（No，512305）内置吸热滤光片、可以调聚光效果的双灯式、斜反射照明装置（5X，10X，20X）、冷却风扇、2档（HIGH/LOW）亮度切换
对焦：载物台升降实现
手动
X，Y计数器 最小读数值：0.001mm（QM-DATA 200相同）
电源：AC100V，110V，120V，220V，240V外部切换50/60Hz电源2m
主机重量：约190kg
最大功率：约500W
从镜头一侧看，工件与投影像只上下反转，从载物台3上看到的移动方向与投影的移动方向为上下左右相反。

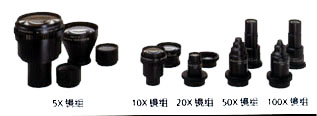

投影镜头（镜头为任选部件，请从以下选择）
|
货号 |
视场直径（mm） |
L1（mm） |
L2（mm） |
D（mm） |
|
5X镜头
172-401 |
101.6 |
125 |
60（27） |
120 |
|
10X镜头（标准附件）
172-402 |
50.8 |
181 |
60 |
120 |
|
20X镜头
172-403 |
25.4 |
206 |
60 |
120 |
|
50X镜头
172-404 |
10.16 |
87 |
32．4 |
64．8 |
|
100X镜头
172-405 |
5.08 |
87 |
22．5 |
45 |
*（）内为反射照明时。
* 各镜组中包括照明用聚光透镜
* 采用透射照明时，若使用5X镜头，将会有部分视场被遮住。
* D为透射照明的情况。
定货信息：
| 定货号
| 产品名称
| 规格配置
| 价格
|
| GM-00409-00 | 投影测量仪 | 标准配置或电话咨询010-84851836 | 咨询 |
