钢丝绳检测数据分析软件

添加时间：2009-5-8 编辑：泰亚赛福 阅读：次

加入购物车 加入对比

• 产品名称：钢丝绳检测数据分析软件
• 产品定货号：MC-11024-00

• 产地：中国
• 推荐：

钢丝绳检测数据分析软件
    钢丝绳的无损检测数据一般是用图表纸来记录的。MD120 钢丝绳检测数据记录仪附加了一个数据存储装置。该装置可以用PCMCIA存储卡来存储钢丝绳检测数据。PCMCIA存储卡可以与笔记本计算机兼容。也可以在台式计算机上安装PCMCIA插槽来读取存储卡中的数据。这种先把数据记录在存储卡中，然后转移到计算机中分析的方式可以改进钢丝绳无损检测的操作环境，屏蔽各种震动、电磁干扰等因素对检测数据的影响。
    使用这种功能，钢丝绳检测数据记录仪可以把整根钢丝绳的检测数据完整的记录在存储卡上，存储能力要依据存储卡的容量，一般存储量为4M的存储卡可以记录2400米长的钢丝绳数据。记录完成后可以方便快速的把存储卡插到笔记本计算机上把数据保存在计算机硬盘上。使用专用的数据分析软件可把这些数据转换成直观图形并进行分析比较，得出检测结果，制做检验报告。检测数据可以在MD120 钢丝绳检测数据记录仪上回放，既能把刚检测出的数据回放也可以把以前保存在计算机中的数据转到检测数据记录仪上回放。

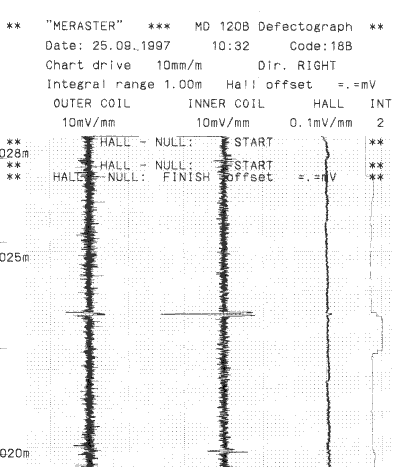

图1、钢丝绳检测数据记录仪打印的图表
2. 软件包MD120 PRE+
    MD120 PRE+ 包含两个程序
　 READCARD
　 BROWSER
　 ReadCard 用来把PCMCIA存储卡中的数据保存到硬盘上。
　 Browser是钢丝绳检测数据的分析程序。可以直观观察分析钢丝绳数据。主要功能如下：
　 直观化传感器信号
　 打印记录
　 基本统计分析、生成统计报告
　 以文本形式输出检测结果，可把数据其他如MS EXCEL中进行编辑
　 可利用剪贴板拷贝图形到其他文档中
　 可对图形进行放大、缩小、定位、查找等操作。
　 同时显示多个通道的图形，方便比较。
　 该程序要求计算机中安装有MS Windows 95/98 或更高的操作系统。Browser程序的功能很多，下面介绍几种特殊的功能。
窗口面板不只包含图形，还有附加的文本描述信息。这些文本描述可以加到图形上任意一点上。附加的描述和输入的文本存储在与原主文件名相对应的其他文件中。
　 用户可随意改变当前显示的钢丝绳片段，并对这些数据进行直观的测量。可以选择显示钢丝绳全部的图形，也可以只选某一部分。

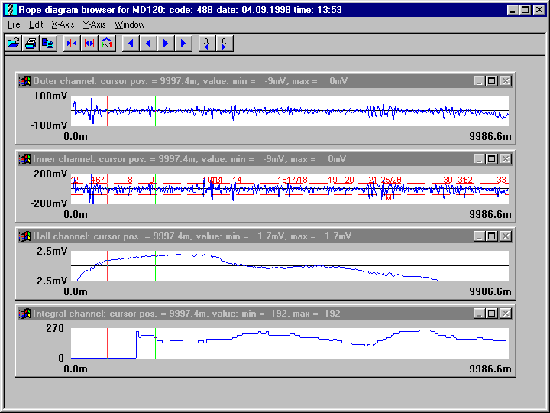

图2. 用MD120 PRE+程序显示钢丝绳信号流程

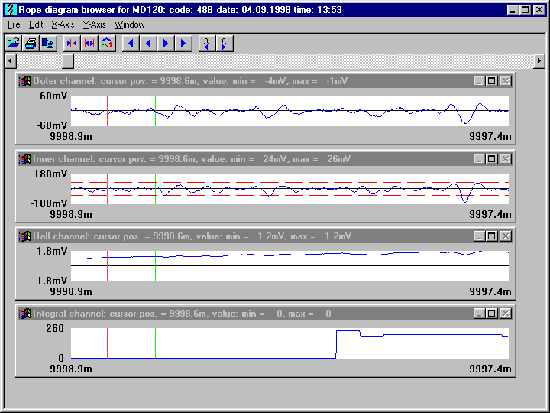

图3. 用MD120 PRE+ 程序选择部分钢丝绳测试数据
    输出命令可以把测量数据输出以文本数据的格式保存在文本文档中。这种格式的数据可以很容易的为电子表格等应用程序识别。

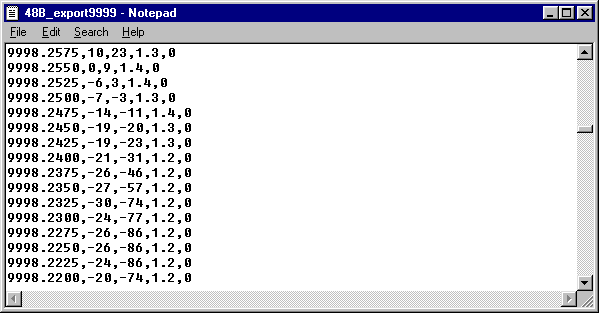

图4. 文档文件输出
    执行报告命令可以统计分析当前显示图形的数据把结果记录保存。在分析过程中，超过限制级别的缺陷都能找出并在每个通道定位。对每一个超标，长度和最大点位置都被计算出来。每个通道接收到的结果综合在一起成组分析汇总。这些分析结果将被存储在一个新文件中。

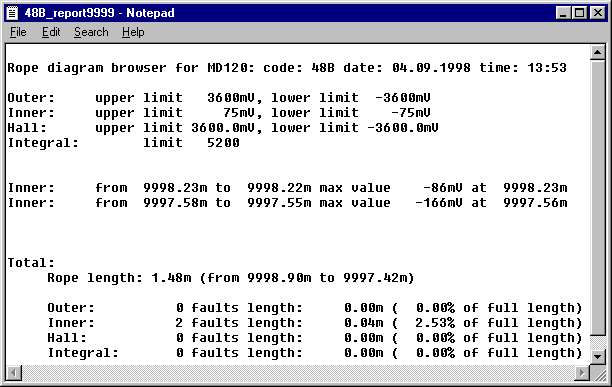

图5.报告文本文件
    报告文件可用来编辑检验报告，把数据引入到电子表格中更可以快速的计算出各种结果。

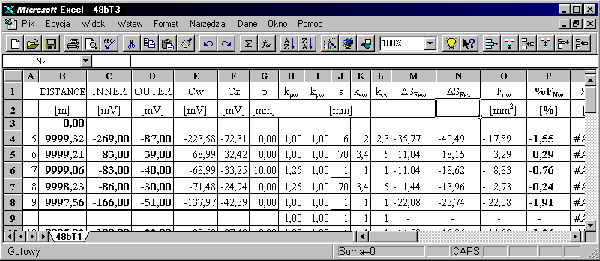

图6. MS Excel 电子表格
