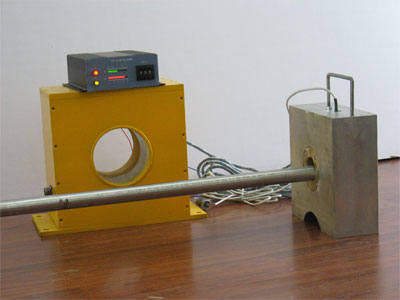

ECT-301管子接头涡流检测装置

添加时间:2011-4-12 编辑:810/811 阅读:

  • 产品名称:ECT-301管子接头涡流检测装置
  • 产品定货号:MC-09781-00
  • 产地:中国
  • 推荐:
ECT-301管子接头涡流检测装置是用于高速轧机上检测管子与管子接头处的专用管子接头检测系统。该检测装置适用于碳钢、合金钢、不锈钢管轧制过程中管子与管子连接处涡流自动检测。整套装置包括探头装置和仪器装置二部分。采用涡流检测技术实现管子接头的自动检测,并输出开关或触点信号给轧机,实现轧机减速功能。
☆检测原理
仪器产生的高频电流通过检测线圈产生一个高频电磁场,在管子表面形成涡流。涡流产生的磁场反过来影响线圈的电压,当一个空气间隙(管子接头)阻止涡流电流形成,则探头将接收较少的能量。二种输出(有空气间隙和/或无空气间隙)的差值被检测,并转换成电压、放大,用一开关电平作比较,输出信号是一种管子连接检测的逻辑信号和触点信号。
☆检测装置主要技术指标:
1.适用材质:碳钢、合金钢、不锈钢。
2.工作规格:根据不同轧制钢管规格范围选择不同探头规格。
3.检测灵敏度:满足轧机管子接头处百分之百检出要求误报率为零。
4.检测速度:20米/分。
5.自动输出常开常闭(电源)信号触点各一对。
6.显示方式:光柱显示。
7.现场传感器密封防油。
8.电源电压:24V。
9.电源功率:50W。


产品名称产品简介产品编号
ECT-301管子接头涡流检测装置MC-09781-00
