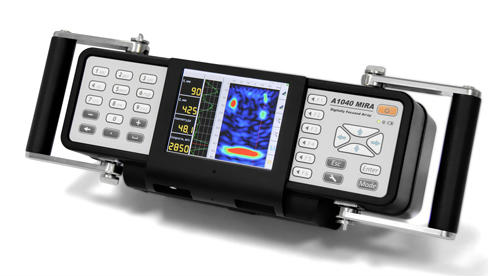

A1040MIRA混凝土断层超声成像仪
A1040MIRA混凝土断层超声成像仪
订货号: MM-84376-00
产地: 俄罗斯
品牌:
开发编号: N
市场价:
*此产品根据配置不同价格不同
*此价格为参考价格,具体价格以订单合同为准
    我在现场:
    产品视频:
  • 产品描述
  • 技术参数
  • 技术文档
  • 相关产品
  • 明细价格
  • 购买流程
产品描述:

北京泰亚赛福集团专业代理俄罗斯ACS混凝土断层超声成像仪!原装进口!品质保证!
仪器介绍:
混凝土断层超声成像仪是一部多功能超声基阵测量系统。可适用于非破坏性测试,用低周波超频率音响(20~100khz)测量,并根据测试数据处理成像A1040通过在物体的一边,利用脉冲回波技术针对混凝土或者是钢筋混凝土进行内部成像。
可以测试出物体内的夹杂物,空洞,裂纹,裂缝,内部蜂窝,内部预埋管道,和其他内部物质等情况,也可以用来评估混凝土的强度。
系统的优势
   具有物体内部结构的实时成像功能,通过结果成像简单易懂。
   多点式交叉超声基阵测量,测试数据具有更高的灵敏性和正确性。
具有自动校准功能,可以自动测量出超声波在物理内的平均速度,对SH波进行自动补偿,让成像更更清晰。
数据按队列排布,便于整理分析。
特点:
   干节点声学通讯方式。
   只需在物体的一边使用脉冲回波即可测试
   表面粗糙的物体同样可以测试。
系统描述:
    A1040由10个测量单位组成,他们组合成超声基阵,控制器和信号处理可控操作系统。
每个测量单位由4个低周波宽带传感器组成,每个传感器的理论工作频率为50KHZ,通过干接点发送剪切波。传感器上有陶制的大头针,钩挂在粗糙的测试表面或者是未准备好的物体表面。

在测试粗糙表面时,每个传感器都是互相独立的发射信号。通过安装软件,电脑可实现数据采集,分析,保存,打印功能。

数据采集方式:
    通过电脑软件控制,将仪器所采集到数据,重新生成物理内部结构图像,这种工作原理建立在半空间上的
每个测点之间的基阵测量。仪器每3秒就收集一次数据,并处理数据及成像。如下图:
用途:
- 可以把物体内部成像;
- 可把数据生成多种格式的图像,如B-Scan, C-Scan, D-Scan,3D;
- 可以定位出物体内部缺陷;
- 可以显示出物体内任何平面的图像;
- 可以过滤掉干扰波形;
- 可以通过半调色或者是颜色渲染来表现图像;
- 图像处理可以手动处理或者自动处理;
- 在3D图像象可以进行图层选择。

举例:

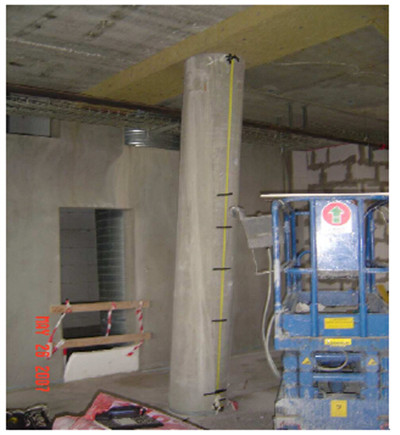

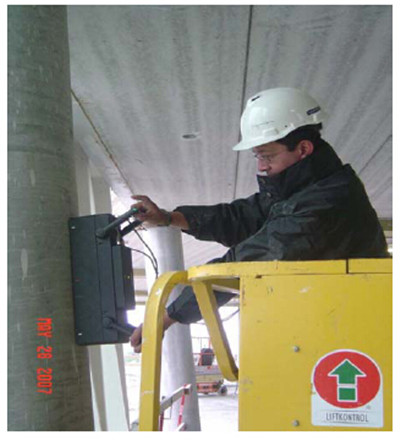

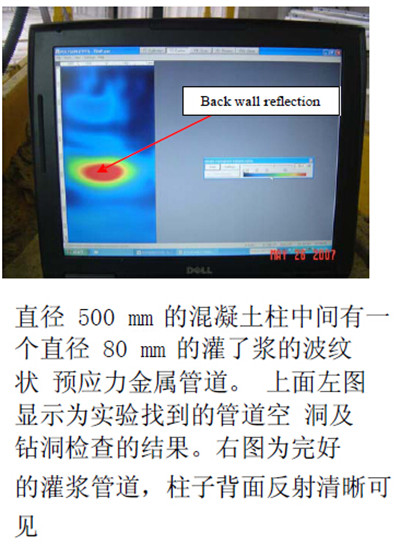

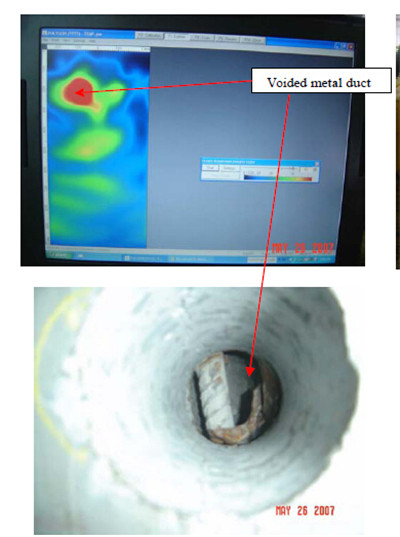

混凝土柱子中预应力管道灌浆后空洞测试
