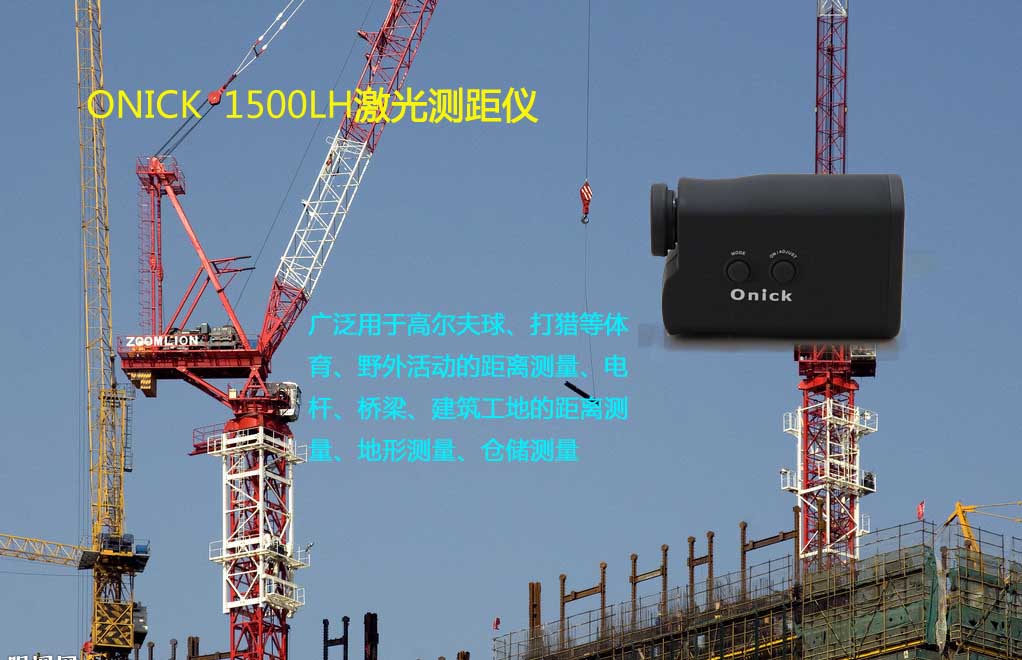

Onick  1500LH激光测距仪（以下简称测距仪），结合了普通望远镜和激光测距仪的功能，在观察物体的同时，可测量在一定距离范围内物体的斜线距离、直线距离、目标与测试点的高度及目标与测试点的俯仰角，并具有测量时间快、数据显示直观、耗电省，不使用时自动断电等特点。
该测距仪激光发射功率小，对人眼安全；不需合作目标，可对任意物体测距；体积小、外形美、重量轻，便于携带；机内使用一节3V电池，更换方便。
该测距仪广泛用于高尔夫球、打猎等体育、野外活动的距离测量；也广泛用于电杆、桥梁和建筑工地的距离测量；还可用于一般的地形测量、仓储测量等。



2.1  测距范围：5—1000 m、5—1200 m、5—1500 m、5—1800 m、5—2000 m
2.2  测距误差：±1m ±0.1% ；
2.3  测角范围：±90°；
2.4  测角误差：±1°；
2.5  测距方式：半导体激光测距(对人眼无害) ；
2.6  测距显示方式：视野内LCD显示 ；
2.7  有效物镜口径：30 mm ；
2.8  膜系：镀多层膜 ；
2.9   出瞳直径：3.6 mm ；
2.10   出瞳距离：13 mm ；
2.11   对焦方式：目镜调焦 ；
2.12  望远镜倍率： 8 X ；
2.13  在1000 m之视野为122 m(视场7°) ；
2.14  测量模式: BEELINE、HIGH、ANGLE，无显示（标准模式） ；
2.15  电源：3V (不含) ；
2.16  外形尺寸：148X96X58 mm 。
2.17  重量：230g ；
2.18  防水性: 不防水 。

3.1 测距仪镜内测量符号。
3.2 瞄准标记: 在视场中心，用“      ”表示，测距时用中心圆瞄准目标。

3.3 数据显示：在视场正上方，三位数；无数据时显示：“- - - -”。

3.4 角度单位和距离单位：在视场右上方，
用“DEGS”（度）、“MS”（米）、“YDS”（码）表示。

3.5测量模式：视场左上方，有四种状态：

（1）       无字母显示（标准模式）---为目标的斜线距离；

（2）“BEELINE”---为目标的直线距离；

（3）“HIGH”---为目标的高度；

（4）“ANGLE”---为目标与测试点的俯仰角。
3.6 测距质量：在视场正下方，用“QUALITY  ”表示，“  ”个数多，表示回波强，一般
显示6个，即可显示距离，若不足6个，表示回波弱，不能显示距离。

3.7 激光发射：在视场左下方，用“LASER”表示，发射激光时，“LASER”闪烁。

3.8 电池欠压：在视场右下方，当显示“BATT”时，表示电压不足，直到激光测距仪自
动关机或不能正常地开机时，须更换电池。



4.1 调节测距仪目镜视度，使视场内的物体清晰。
4.2 点动“触发”按钮，镜内显示“    ”，将中心圆对准待测目标，“模式”一
般置于标准状态，再次持续按下“触发”按钮3秒钟左右，目标距离显示，若不使
用15秒后自动关机。

4.3 为了可靠地测回目标，第二次按下“触发”按钮时，可持续3秒以上，直至目标
距离显示，按下时间也不能太长，否则会显示噪声产生的小数。若3秒以后仍无距离
显示，说明目标回波质量差，此时显示“- - -”。

4.4 连续测量功能的使用(测量的参数视模式状态而定)：长按“触发”按钮，移动测
距仪，将镜内圆心对准待测目标，镜内连续显示待测目标测量参数。

4.5 每按“模式”按钮一次，即可改变状态。各种模式的用途可按3.5条的说明选
择，接通电源时，处于上一次的使用模式。

4.6 要进行距离单位转换时，需按下“模式”按钮3秒以上。

4.7测距仪的测距远近与被测目标的性质、发射光束与目标表面的角度及天气能见度
有关，一般来说，目标表面光滑、亮色、面积大，光束与目标表面垂直，天气晴朗的
情况下测的距离远；目标表面粗糙、暗色、面积小，光束与目标表面倾斜，雾天的情
况下测的距离近。



5.1不要拆开测距仪，以免损坏内部电路。

5.2不要用手擦拭玻璃表面，请用专用擦镜布擦拭。外表面用柔软的布擦拭。

5.3不要倒装电池。

5.4长时间不使用时应取出电池。

5.5不使用时应存放在干燥的地方。

5.6应在温度为-20℃～+40℃范围内使用。

5.7 两个按键不要同时使用。

5.8只有有资格的人员才可以维修本激光测距仪。请不要私自拆卸和维修，否则承诺
的售后服务条款不再有效。



Onick（欧尼卡） 1500LH 激光测距仪附件

皮盒····························1个
背带····························1条
檫镜布··························1张
使用说明书······················1本
