HCT6000误码测试分析仪
HCT6000误码测试分析仪
订货号: MM-22762-00
产地: 日本
品牌:
开发编号: N
市场价:
*此产品根据配置不同价格不同
*此价格为参考价格,具体价格以订单合同为准
    我在现场:
    产品视频:
  • 产品描述
  • 技术参数
  • 技术文档
  • 相关产品
  • 明细价格
  • 购买流程
产品描述:

产品简介
    网络维护人员经常会遇到通信线路连接不通,通信数据接收不到,通信线路误码率高,通信网络规程不匹配,通信网络设备连接不上等问题。当由于专线或X.25、FR、DDN网出现故障,导致业务受到影响时,HCT系列掌上型规程及误码测试仪可以帮助维护人员迅速找出网络问题所在,进而解决网络问题。
    HCT系列掌上型规程及误码测试仪可以对数据通信规程进行详细分析,也可以进行误码测试,适用于设备安装、在线和离线维护诊断、系统调试。所有HCT系列产品都包括:带背光的液晶显示屏、标准ASCⅡ键盘、接口信号指示灯和可充电电池,此外还包括全套接口电缆、详尽的用户手册、电源适配器和便携式背包。
产品特点:
    规程分析仪具有对各类规程的监视,仿真,分析功能
    包括:X.25,Frame/Relay,TCP/IP,PPP,SLIP,DDCMP,SDLC,HDLC,Async,Sync,BSC
    符合G.821、G.826标准,可统计分析分析误有效秒、无效秒、时钟丢失秒、误码率等各指标
    接口丰富,内置RS232,V.35,RS449(V.36),X.21,RS530等接口,外接可以提供G.703,RS422,RS485等接口
    即时,定时,遇错误码打印功能,可不间断连续监视,确保线路品质
    可与PC上下装载,转存文件,扩大仪表内存
    外接电源或可充电电池供电,适于外出测试
规格指标:
产品系列
HCT-7000
HCT系列的旗舰,协议分析、误码测试均为2Mbps,包括:ASYNC、SYNC(BSC)、HDLC、SDLC、X.25、
DDCMP、TCP/IP、PPP、SLIP、帧中继和SNA等协议。同时包括128K和2M(E1/T1)BERT。硬件接口插件支持双口RS-232C(V.24/V.28)、RS-530、V.35、RS-449(V.36)、G.703,同方向E1和T1(DS1)。
HCT-6000
与HCT7000规程分析功能相同,协议分析为128K,误码测试最高为2M。
HCT-6000A
与HCT6000规程分析功能相同,误码测试最高为128K。
HCT-BERT/2M
提供2M和128K误码测试,没有规程分析。
HCT-BERT/128K
提供128K误码测试,没有规程分析。
HCT-2000E
可对ASYNC、SYNC(BSC)、SDLC、X.25和帧中继进行规程分析,误码测试最高为72K,测试接口为RS232(V.24/V.28)和V.35。
128Kbps误码测试技术规格
工作方式
只作DTE
接 口
RS-232,V.35,X.21,RS-449,RS-530
数据速率
异步:50至115200bps;同步:150至128000bps
测试码型
63,511,2047,FOX(ASCII),SPACE,MARK,ALT(交替1、0)
数据块长度
1000比特或测试码型长
发送时钟源
DTE或DCE
流量控制
Xon/Xoff或CTS on
灵活的打印功能
遇错打印或定时打印
测试时间
10e 3到10e 8比特,1到60分钟,连续
发送比特计数
0到999999999,1.0000e 9 到9.9999e 12
接收比特计数
0到999999999,1.0000e 9 到9.9999e 12
发送块计数
0到999999999,1.0000e 9 到9.9999e 12
接收块计数
0到999999999,1.0000e 9 到9.9999e 12
接收比特差错计数
0到999999999,1.0000e 9 到9.9999e 12
接收块差错计数
0到999999999,1.0000e 9 到9.0000e 12
接收比特差错率计数
0到1.0e -13
差 错 秒
0到99999999
强制差错比特计数
0到999999
E1(2M)误码测试技术规格
工作方式
DTE或DCE
接 口
RS232(最大速率到128Kbps),V.35,X.21,RS-449,RS-530,G.703(选件)
数据速率
N×64K
48K,64K,128K,192K,256K,320K,384K,448K,512K,576K,640K,704K,768K,
832K,1024K,1088K,1152K,1216K,1280K,1344K,1408K,1472K,1536K,1544K,
1600K,1728K,1792K,1856K,1920K,1984K,2048K
N×56K
56K,112K,168K,224K,280K,336K,392K,448K,504K,560K,616K,672K,728K,
784K,896K,952K,1008K,1064K,1120K,1176K,1232K,1288K,1344K,1400K,
1456K,1512K,1544K,1568K,1624K,1680K,1736K,1792K
测试码型
63,127,511,2047,2e15-1,2e20-1,QRSS,2e23-1,MARK,SPACE,ALT11001100,lin24,lin16,lin8,lin4
TX时钟源
内时钟,内时钟反向,外时钟,外时钟反向
RX时钟源
DPLL,外时钟,外时钟反向
差错插入
1比特,10e-1,10e-2,10e-3,10e-4,10e-5,10e-6,10e-7
流量控制
DCE由RTS控制发送或不用;DTE由CTS控制发送或不用
同 步
LED指示同步丢失
数据格式
同步
误码测试指标
接收比特计数
0到999999999,1.0000e9到9.9999e14
接收比特差错计数
0到999999999,1.0000e9到9.9999e14
强制差错比特计数
0到999999
比特差错率
0到1.0e-15
丢 失 秒
0到999999999
差 错 秒
0到999999999
无差错秒
0到999999999
测试时间
1到60分钟,连续
G.821分析指标
可用秒
0到999999999
可用秒率
0到100%
劣划分
0到999999999
劣划分率
0到100%
严重差错秒
0到999999999
严重差错秒率
0到100%
G.821差错秒
0到999999999
G.821差错秒率
0到100%
不可用秒
0到999999999
不可用秒率
0到100%
HCT系列功能快速比较表

功  能
HCT-2000E
HCT-6000A
HCT-6000
HCT-BERT/128
HCT-BERT/2M
HCT-7000



V.24/V.35
X.21/RS449/RS530

E1/G.703选件



G.703同向64K选件




主协议分析


TCP/IP选件



帧中继选件



SNA选件



速  率
72K
128K
128K


2M



SS#7选件





ISDN选件





V5.1/V5.2选件








128K BERT

2M BERT



2M G.821



2M G.826选件



E1 G.821/G.826





E1 M.2100选件








自动配置


检查捕获数据、
文件、时钟


ASYNC终端


ASYNC扫描


文件管理


遥  控

上/下载到PC


用PC在线监视



自检和诊断

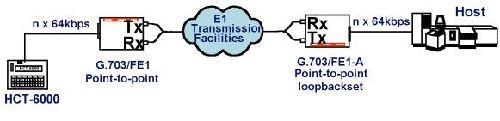

HCT6000结合G.703/FE1接入设备的应用实例
