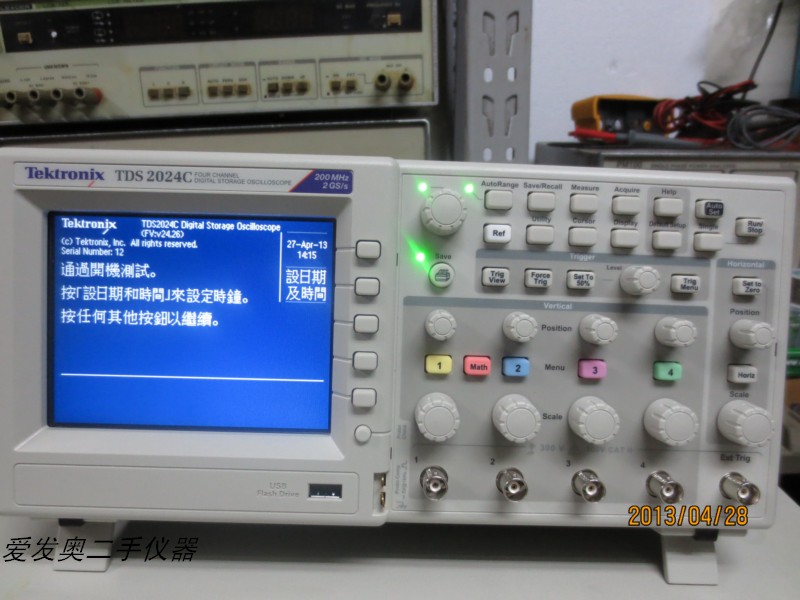

泰亚赛福向您推荐美国泰克TDS2024C 200MHz"彩晶"示波器
主要特点和优点
|
|
TDS2000C系列数字存储示波器在紧凑的设计中提供了经济的 性能。TDS2000C 标配USB 连接、16 种自动测量、极限测试、 数据记录和上下文相关帮助,帮助您在更少的时间内完成更多 工作。
高达200 MHz 的带宽和2 GS/s 的最大采样率,没有任何其它 数字存储示波器能够以这种价位提供如此高的带宽和采样率。 泰克专有的采样技术提供了实时采样功能,在任何时间在所有 通道上最低支持10 倍过采样率,准确地捕获信号。在使用多 条通道时,采样性能不会下降。
迅速简便地捕获波形
泰克专有的数字实时采样技术,查看其它示波器可能漏掉的细节。
高级触发如上升沿/ 下降沿触发、脉宽触发和视频触发帮助您 迅速隔离关心的信号。一旦捕获了信号,高级数学运算功能和 自动测量功能可以加快分析速度。您可以迅速执行FFT或波形 加法、减法或乘法运算。16种自动测量功能可以迅速可靠地计 算重要的信号特点,如频率或上升时间;内置极限测试功能则 可以简便地识别信号中的问题。

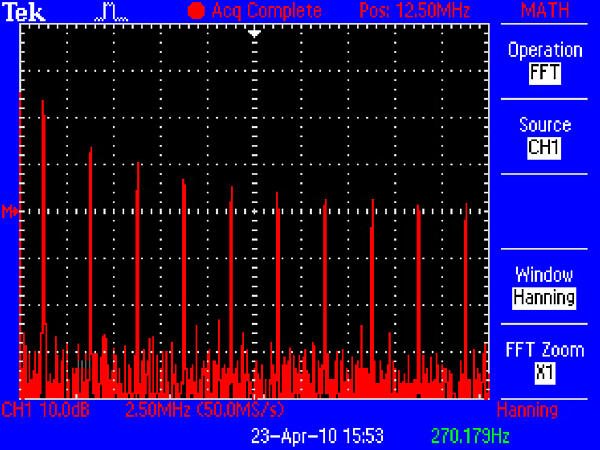

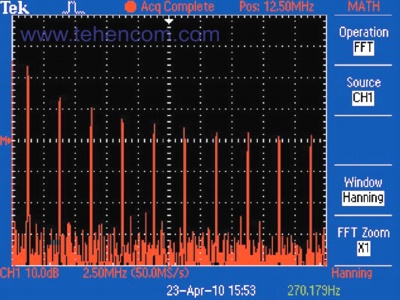

高级数学运算功能,迅速执行FFT
TDS2000C系列示波器使用简便,提供了您预计泰克提供的熟 悉的操作。
直观的用户界面及每条通道专用垂直控制功能、自动设置和自 动量程,使这些仪器使用简便,缩短了学习时间,提高了工作 效率。
上下文相关帮助系统提供与您处理的特定任务有关的重要信息。
内置帮助菜单为您提供了与示波器特点和功能有关的重要信 息。帮助信息采用与用户界面同样的语言提供。
在进行测量前,您只需按一个按钮,就可以启动快速简便的程 序,检查探头补偿情况。 |

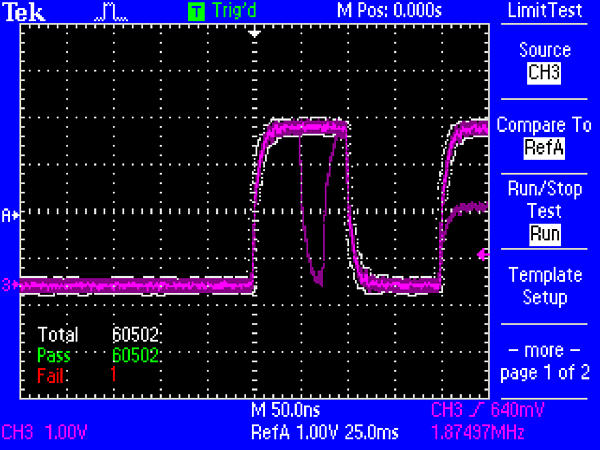

极限测试把触发的输入信号与用户自定义模板进行比较,迅速提供测 试通过/ 失败结果。
示波器可以自动监测源信号,通过判断输入波形是否位于预先 定义的边界范围内,输出测试通过或失败结果。在违规时,可 以触发具体操作,包括停止波形采集、停止极限测试功能、把 失败的波形数据或屏幕图保存到U盘中、或任何上述操作的组 合。这为需要迅速进行决策的制造应用或服务应用提供了理想 的解决方案。
数据记录功能自动保存最长8 小时的触发波形。
使用U 盘,方便地存储屏幕图和波形数据
面板上的USB 主机端口可以在U 盘中保存仪器设置、屏幕 图和波形数据。内置数据记录功能可以设置示波器,把用户指 定触发波形保存到U 盘中,时间周期可以长达8 小时。
TDS2000C系列型号 |
||||||||
显示器 (QVGA LCD) |
TFT |
TFT |
TFT |
TFT |
TFT |
TFT |
TFT | |
带宽*3 |
50 MHz |
70 MHz |
70 MHz |
100 MHz |
100 MHz |
200 MHz |
200 MHz | |
通道数量 |
2 |
2 |
4 |
2 |
4 |
2 |
4 | |
外部触发输入 |
所有型号均包括 | |||||||
每条通道上采样率 |
500 MS/s |
1.0 GS/s |
1.0 GS/s |
2.0 GS/s |
2.0 GS/s |
2.0 GS/s |
2.0 GS/s | |
记录长度 |
记录长度所有型号所有时基上2.5k 点 | |||||||
垂直分辨率 |
8 bits | |||||||
垂直灵敏度 |
校准后微调时,所有型号2 mV - 5 V/div | |||||||
DC 垂直精度 |
所有型号上± 3% | |||||||
垂直缩放 |
垂直扩展或压缩实时波形或停止的波形 | |||||||
最大输入 |
300VRMS CAT II; 在超过100 kHz 时额定值以20 dB/10 Hz 下降, 在3 MHz 时为13Vpk-pk AC | |||||||
位置范围 |
2 mV - 200 mV/div +2 V
>200 mV - 5 V/div +50 V | |||||||
带宽限制 |
所有型号为20 MHz | |||||||
输入耦合 |
所有型号上AC, DC, GND | |||||||
输入阻抗 |
1 MΩ 并联, 20pF | |||||||
时基范围 |
5 ns - 50 s/div |
5 ns - 50 s/div |
5 ns - 50 s/div |
2.5 ns - 50 s/div |
2.5 ns - 50 s/div |
2.5 ns - 50 s/div |
2.5 ns - 50 s/div | |
时基精度 |
50 ppm | |||||||
水平缩放 |
水平扩展或折叠活动的波形或停止的波形 | |||||||
I/O 接口 | ||||||||
USB 端口 |
前面板上的USB 主机端口支持USB 闪存驱动器
仪器背面的USB 设备端口支持连接PC 及兼容PictBridge 的所有打印机 | |||||||
GPIB |
可选 | |||||||
非易失性存储器 | ||||||||
参考波形显示 |
(2)个2.5 K 点参考波形 | |||||||
没有USB 闪存驱动器时的波形存储 |
(2) 2.5k 点 |
(2) 2.5k 点 |
(4) 2.5k 点 |
(2) 2.5k 点 |
(4) 2.5k 点 |
(2) 2.5k 点 |
(4) 2.5k 点 | |
最大USB 闪存驱动器容量 |
64 GB | |||||||
带有USB 闪存驱动器时的波形 存储波形存储 |
每8 MB 96 个以上参考波形 | |||||||
没有USB 闪存驱动器时的设置 |
10 个前面板设置 | |||||||
带有USB 闪存驱动器时的设置 |
每8 MB 4000 个以上前面板设置 | |||||||
带有USB 闪存驱动器的屏幕图 |
每8 MB 128 个以上屏幕图 (图像数量取决于选择的格式) | |||||||
带有USB 闪存驱动器时全部保存 |
每8 MB 12 个以上的全部保存操作
一个全部保存操作会创建3-9 个文件(设置, 图像, 外加显示的每个波形一个文件) |
