订货号: | MM-26160-00 |
产地: | 美国 |
品牌: | |
开发编号: | N |
市场价: | ¥ |
*此产品根据配置不同价格不同 |
*此价格为参考价格,具体价格以订单合同为准 |
先进的电能质量功能、前所未有的电能分析性能
将 Fluke 435 II 三相电能质量分析仪作为您的保险单。 无论设备发生任何问题,有了 F435 II三相电能质量分析仪,您就可高枕无忧。 配备有高级的电能质量测量功能和电能量损失成本计算功能,此型号可解决任何用电问题。
应用
■电参数波形数据捕获– 捕捉快速的 RMS 数值以查看每个波形,从而可以确定电压、电流和频率的数值如何相互作用
■功率逆变器效率– 功率逆变器效率
■电能量货币化 – 计算因电能质量差而产生的财务成本
■电能量评估 – 量化判断节能设备安装前后能耗的改善情况
■一线故障排除 – 快速诊断屏显问题以恢复在线运行状态
■预防性维护 – ?在电能质量问题引起停机前进行监测和预测
■长期分析 – 发现难以察觉的问题或间歇性问题
■负载研究 – 增加负载前验证电气系统的容量
■功率逆变器效率: 同时测量电力电子系统的交流输出功率和直流输入功率(使用可选的直流电流钳)。
■电参数波形数据捕获: 捕获快速变化的 RMS 数据,显示半周期和波形来描述电气系统动态特性(发电机起动、UPS 切换等等)。
■电能量损失分析器: 通过对标准的有功和无功功率测量、不平衡和谐波功率进行量化,以确定电能损失造成的财务成本。
■实时故障排除: 使用光标和缩放工具分析趋势。

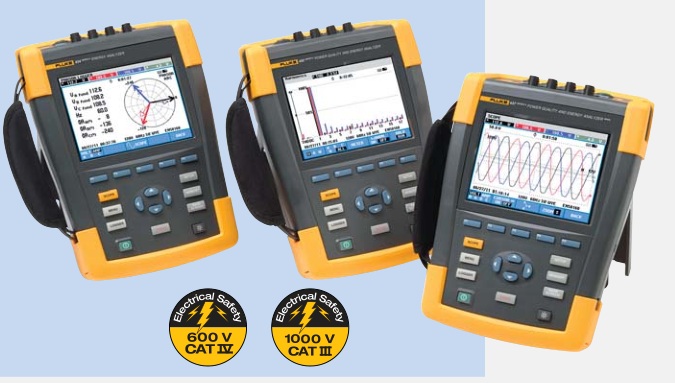

■业内最高安全级别: 进户线额定使用 600 V CAT IV/1000 V CAT III。

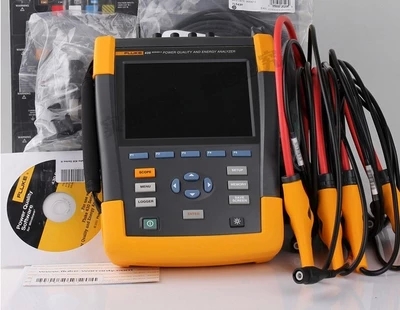

■测量所有三相和中性线: 内置 4 个柔性电流探头,增强的细柔性设计以适合最紧密的位置。
■自动趋势分析: 每次测量都会自动记录,无需进行任何设置。

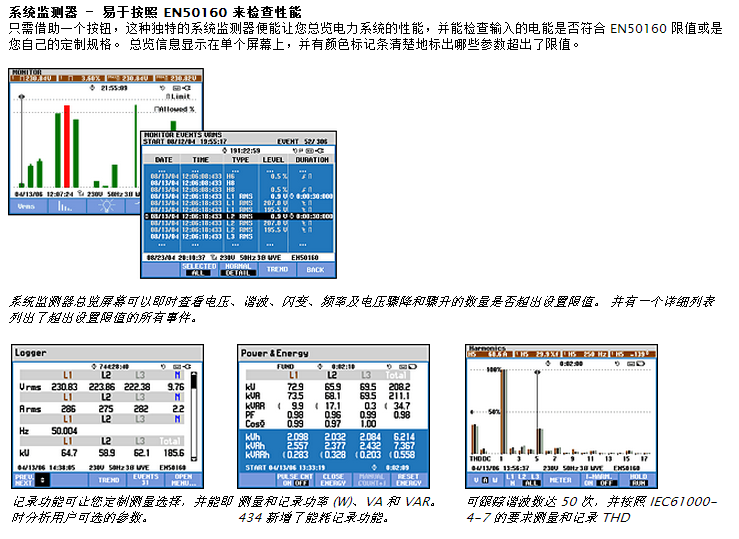

■系统监测器: 根据 EN50160 电能质量标准,在一个屏幕上显示 10 个电能质量参数。
■记录仪功能: 可配置任何测试条件,可按用户定义的间隔记录最多 600 个参数。
■查看图形和生成报告: 附带分析软件。
■电池寿命: 锂离子电池组每次充电可运行 7 小时。
特定时间下电压和电流波形将持续捕获,并在屏幕上细致呈现;电力波形从该数据中得出。 此外,还可存储和检索电压、电流和频率的半周波 RMS 值以进行分析。 此功能对于备用发电系统和不间断电源系统的可靠性测试来说尤为重要。 功率逆变器效率
电参数波形数据捕获
对一些用户而言,负载切换是引起电能质量问题的原因之一。 负载开启时,大电流消耗有时会引起电压降,使其他设备无法正常工作。 435和 437 II 系列型号的电参数波形功能使用户可以同时高速捕获电压、电流和频率信号,从而查找出现问题的原因。 电参数波形超出标准电能质量测量范围;电参数波形的快速数据捕捉模式描绘了系统动态。
功率逆变器负责将直流电流转换成交流电流或将交流电流转换成直流电流。 太阳能发电系统通常具有一个能从太阳能电池中吸收能量并将其转换为有用交流电能的逆变器。 逆变器会随时间而老化,需定期检查。 通过比较输入和输出功率,可以得出系统效率。 435 和 437 II 型号可通过同时测量系统的直流和交流功率,测定逆变器效率,从而确定在转换过程中损失了多少功率。
Fluke 435 II 系列三相电能质量分析仪产品技术指标 | ||||
模式 | 量程 | 分辨率 | 精度 | |
伏特 | ||||
Vrms(交流 + 直流 | 435-II | 1 V 至 1000 V 相电压 | 0.01 V | ± 0.1% 额定电压**** |
Vpk | 1 Vpk 至 1400 Vpk | 1 V | 5% 额定电压 | |
电压峰值因数 (CF) | 1.0 > 2.8 | 0.01 | ± 5 % | |
Vrms½ | 435-II | 0.1 V | ± 0.2% 额定电压 | |
Vfund | 435-II | 0.1 V | ± 0.1% 额定电压 | |
电流(精度不包括电流钳精度) | ||||
Amps(交流 + 直流) | i430-Flex 1x | 5 A 至 6000 A | 1 A | ± 0.5% ± 5 个计数点 |
i430-Flex 10x | 0.5 A 至 600 A | 0.1 A | ± 0.5% ± 5 个计数点 | |
1mV/A 1x | 5 A 至 2000 A | 1A | ± 0.5% ± 5 个计数点 | |
1mV/A 10x | 0.5 A 至 200 A(仅交流电) | 0.1 A | ± 0.5% ± 5 个计数点 | |
Apk | i430-Flex | 8400 Apk | 1 Arms | ± 5 % |
1mV/A | 5500 Apk | 1 Arms | ± 5 % | |
电流峰值因数 (CF) | 1 至 10 | 0.01 | ± 5 % | |
Amps½ | i430-Flex 1x | 5 A 至 6000 A | 1 A | ± 1% ± 10 个计数点 |
i430-Flex 10x | 0.5 A 至 600 A | 0.1 A | ± 1% ± 10 个计数点 | |
1mV/A 1x | 5 A 至 2000 A | 1A | ± 1% ± 10 个计数点 | |
1mV/A 10x | 0.5 A 至 200 A(仅交流电) | 0.1 A | ± 1% ± 10 个计数点 | |
Afund | i430-Flex 1x | 5 A 至 6000 A | 1A | ± 0.5% ± 5 个计数点 |
i430-Flex 10x | 0.5 A 至 600 A | 0.1 A | ± 0.5% ± 5 个计数点 | |
1mV/A 1x | 5 A 至 2000 A | 1A | ± 0.5% ± 5 个计数点 | |
1mV/A 10x | 0.5 A 至 200 A(仅交流电) | 0.1 A | ± 0.5% ± 5 个计数点 | |
Hz | ||||
Hz | Fluke 435 @ 50 Hz 额定 | 42.500 Hz 至 57.500 Hz | 0.001 Hz | ± 0.001 Hz |
Fluke 435 @ 60 Hz 额定 | 51.000 Hz 至 69.000 Hz | 0.001 Hz | ± 0.001 Hz | |
电源 | ||||
瓦特 (VA,var) |
i430-Flex | 最大 6000 MW | 0.1 W 至 1 MW | ± 1% ± 10 个计数点 |
1 mV/A | 最大 2000 MW | 0.1 W 至 1 MW | ± 1% ± 10 个计数点 | |
功率因数 (Cos j/DPF) |
0 至 1 | 0.001 | ± 0.1% @ 额定负载状态 | |
能量 | ||||
kWh (kVAh,kvarh) |
i430-Flex 10x | 取决于电流钳变比和额定电压 | ± 1% ± 10 个计数点 | |
能量损失 | i430-Flex 10x | 取决于电流钳变比和额定电压 | ± 1% ± 10 位数 不含线电阻精度 | |
谐波 | ||||
谐波次数 (n) | 直流,1 至 50 次分组: 谐波分组,根据 IEC 61000-4-7 而定 | |||
间谐波次数 (n) | 关闭,1 至 50 次分组: 谐波和间谐波子组,根据 IEC 61000-4-7 而定 | |||
电压 (V) | %f | 0.0 % 至 100 % | 0.10% | ± 0.1% ± n x 0.1 % |
%r | 0.0 % 至 100 % | 0.10% | ± 0.1% ± n x 0.4 % | |
绝对 | 0.0 至 1000 V | 0.1 V | ± 5% * | |
THD | 0.0 % 至 100 % | 0.10% | ± 2.5% | |
电流 (A) | %f | 0.0 % 至 100 % | 0.10% | ± 0.1% ± n x 0.1% |
%r | 0.0 % 至 100 % | 0.10% | ± 0.1% ± n x 0.4 % | |
绝对 | 0.0 至 600 A | 0.1 A | ± 5% ± 5 个计数点 | |
THD | 0.0 % 至 100 % | 0.10% | ± 2. 5% | |
功率 | %f 或 %r | 0.0 % 至 100 % | 0.10% | ± n x 2% |
绝对 | 取决于电流钳变比和额定电压 | — | ± 5% ± n x 2 % ± 10 个计数点 | |
THD | 0.0 % 至 100 % | 0.10% | ± 5% | |
相角 | -360° 至 +0° | 1° | ± n x 1° | |
闪变 | ||||
Plt、Pst、Pst(1min) Pinst | 0.00 至 20.00 | 0.01 | ± 5 % | |
不平衡 | ||||
电压 | % | 0.0 % 至 20.0 % | 0.10% | ± 0.1 % |
电流 | % | 0.0 % 至 20.0 % | 0.10% | ± 1 % |
电源信号 | ||||
电源信号 | 在两个独立的频率下,阈值、限值和控制信号持续时间可编程 | — | — | |
信号频率 | 60 Hz 至 3000 Hz | 0.1 Hz | ||
相对 V% | 0 % 至 100 % | 0.10% | ± 0.4 % | |
±绝对 V3s (3 秒平均值) |
0.0 V 至 1000 V | 0.1 V | ± 5 % 额定电压 |
定货号 | 产品名称 | 规格配置 / 简介 | 市场价/(会员价) |
---|---|---|---|
MM-26160-00 | F435电能质量分析仪 | /() |
