Fluke1621手持式接地测试仪
Fluke1621手持式接地测试仪
订货号: MM-02993-00
产地: 美国
品牌:
开发编号: N
市场价:
*此产品根据配置不同价格不同
*此价格为参考价格,具体价格以订单合同为准
    我在现场:
    产品视频:
  • 产品描述
  • 技术参数
  • 技术文档
  • 相关产品
  • 明细价格
  • 购买流程
产品描述:

Fluke1621手持式接地测试仪

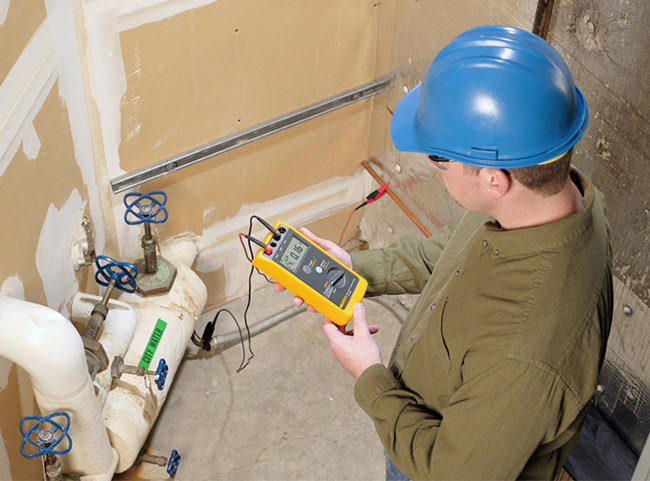

移动使用的手持式接地测试仪:Fluke 1621 是一款简单易用的接地测试仪。 对于接地电阻测试场合,1621 是检测可靠接地连接线路的第一道防线。 装置采用多种基本的接地测试方法,其中包括三极电压降测试法及两极接地电阻测试法。 它的尺寸轻巧方便,拥有结实的皮套以及清晰的宽大 LCD 显示屏,使之成为大多数电气接地工作场合的理想现场接地测试仪。 Fluke 1621 拥有简单的用户界面和直观易用的功能,是一款电气承包商、设备测试工程人员和接地专业人士不可多得的手持式接地测试工具。

Fluke1621手持式接地测试仪功能特点:
  • 三极电压降接地测试法进行基本的测量

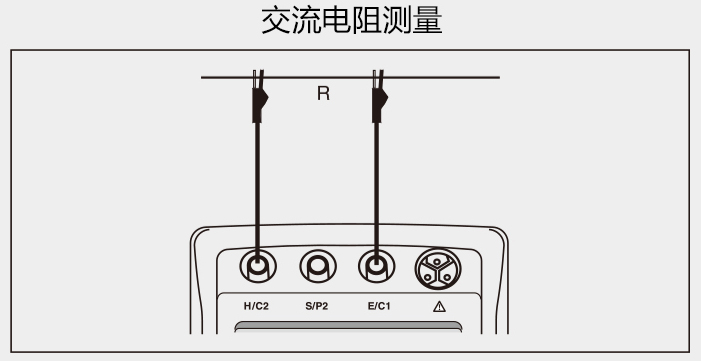

  • 两极电阻测量法提供更多的功能
  • 单键操作,轻松捕获数值
  • 自动“信噪”电压检测功能可确保精确的测量
  • 危险电压警告功能提供更高的用户保护级别
  • 大屏幕背光显示屏便于清晰地读取和记录数据
  • 小巧紧凑,方便携带
  • 测量结果超过设定的限制值时立即发出警告
    (如果使用可调的限制设置)
  • 安全等级600 V CAT II 类
  •

    福禄“课”开讲
    为什么要接地?
    接地不良不但会造成不必要的停工,而且还会引起危险,增大设备故障的风险。如果没有有效的接地系统,我们可能会受到电击,更别提仪器故障、谐波失真问题、功率因数问题以及间歇性的难题。如果故障电流不能通过精心设计和维护适当的接地系统泄流向大地,它们将寻求其它通路流向大地,其中包括人体。然而,良好的接地不仅是为了确保人身安全,而且还用于预防工厂和设备损坏。良好的接地系统将提高设备的可靠性,降低因闪电或故障电流造成损坏的可能性。每年由于电气火灾给工厂造成的损失多达数十亿。这还不包括相关的诉讼费用以及人员和单位生产力的损失。
    什么是接地,它又有什么作用?
    美国国家电气规范 (NEC) 的第 100 条中将接地定义为:“无论是人为还是意外形成的电路或设备与大地之间的导电连接,或者与作为地面的导体之间的连接。” 在提及接地时,实际上涉及到两个不同的问题:接地和设备接地。接地通常是从电路导体(通常为中性线)至插入大地的接地电极之间的专门连接。而设备接地是确保一个结构中正在运行的设备正确接地。除两个接地系统之间的连接外,两个系统之间要求保持独立。这样可防止因电位差造成雷击时的飞弧现象。接地的目的除了保护人员、工厂和设备的安全外,还为故障电流、雷击、静电放电、EMI 和 RFI 信号及干扰提供安全的耗散通路
    Fluke1621手持式接地测试仪简单操作说明

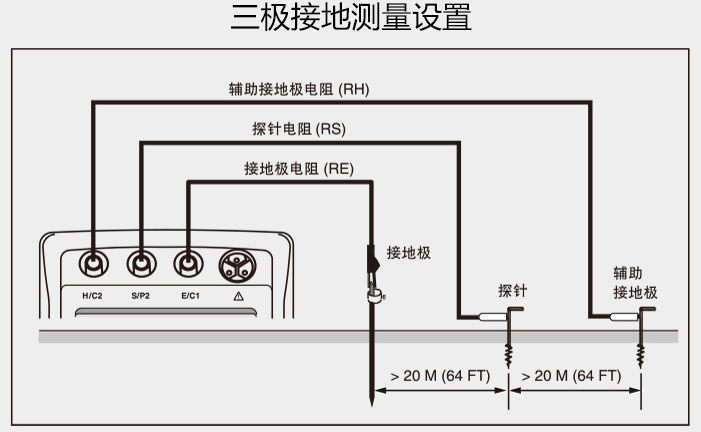

    电位降测量
    电位降测试法用于测量接地系统或独立电极释放来自于某位置的能量的能力。
    电位降测试的工作原理是什么?
    首先,必须将被测接地电极从所连接位置断开。其次,将测试仪连接至接地电极。然后,对于三极电位降测试,将两根接地棒沿一条直线插入土壤 - 从接地电极向外。通常 20 米(65 英尺)的间距即可.
    在外侧接地棒(辅助接地棒)和接地电极之间产生一个已知大小的电流,同时测量内侧接地棒和接地电极之间的电位降。根据欧姆定律 (V = IR),测试仪自动计算接地电极的电阻。
    连接接地测试仪。读取 RE(电阻)值。这是被测接地电极的实际值。如果该接地电极与其它接地棒并联或串联,RE 值则为所有电阻的总值。
    如何布置接地棒?
    在进行三极接地电阻测试时,为了获得最高的准确度,将探针置于被测接地电极和辅助接地电极 的作用范围之外至关重要。如果未在作用范围之外,有效的电阻区域将重叠,造成任何测量均无效。表格中的数据可指导您正确地设置探针(内侧接地棒)和辅助接地(外侧接地棒)。为了确保测试结果的准确性以及接地棒处于作用范围之外,将内侧接地棒在任一方向上移动1 米(3 英尺)后重新定位,然后再重新进行测 量。如果读数发生明显变化 (30%),则需要延长被测接地棒、内侧接地棒(探针)和外侧接地棒(辅助接地)之间的距离,直到重新定位内侧接地棒(探针)时读数保持基本恒定
    产品培训:福禄克1621三极接地测量方法
    注意事项:
    1,三极电压降法测试时接地线应该与接地极断开。
    2,探针与接地极距离应该是辅助接地极与接地极间距离的60% 左右。
    3,测试是移动电压接地极到任意方向1m 距离,如果距离变化过大(超过30%),需要增大辅助接地极和接地极之间的距离。
