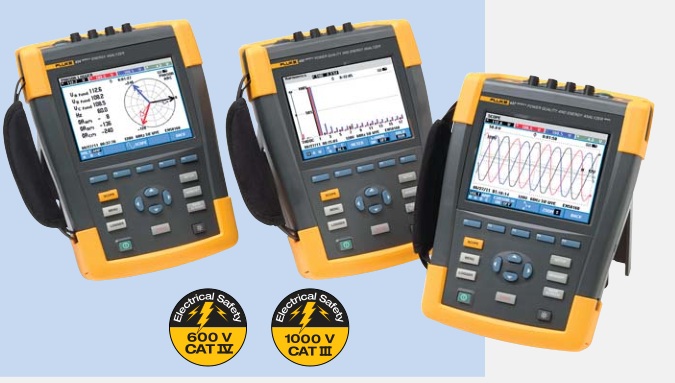

美国FLUKE435三相电能质量分析仪简介

　　美国FLUKE435三相电能质量分析仪自动瞬变模式:同时捕捉电源各相上的200 kHz波形数据：捕捉的电压高达6kV，满足业内最高安全标准：安全等级达到600 V Cat IV/1000 V CAT III标准，能够测量进户线电力质量。

FLUKE435三相电能质量分析仪应用

        ●电参数波形数据捕获：捕捉快速的RMS数值，从而确定电压、电流和频率的数值如何相互作用。
　　●功率逆变器效率：功率逆变器效率。
　　●电能量货币化：计算因电能质量差而产生的财务成本。
　　●电能量评估：量化判断节能设备安装前后能耗的改善情况。
　　●一线故障排除：快速诊断屏显问题以恢复在线运行状态。
　　●预防性维护：在电能质量问题引起停机前进行监测和预测。
　　●长期分析：发现难以察觉的问题或间歇性问题。
　　●负载研究：增加负载前验证电气系统的容量。

FLUKE435三相电能质量分析仪特点

　　●测量所有三个相线和中线: 使用随附的 4 个电流探头

　　●满足Class A标准:测量满足严格的国际IEC 61000-4-30 Class A标准。

　　●实时故障排查: 使用光标和缩放工具，分析趋势，即使后台记录仍在继续。

　　●AutoTrend: 无需任何设置，即可自动记录所有测量。

　　●系统监控器: 一个画面可同时监控多达 7 个电能质量参数(根据 EN50160 电能质量标准)。

　　●浪涌模式：可进行断路器误动作分析。

　　●图形化显示和报表分析：配备专业分析软件。

　　●记录仪模式：通过配置可满足任意一种测试条件，最多可存储400多种参数。

　　●电源信号:定期进行纹波控制信号干扰测量。

　　●电池寿命:采用镍氢电池，一次充电可使用7小时。

　　●产品质保：该电力系统质量检测仪采用手持式设计，坚固耐用，提供三年质保服务。

FLUKE435三相电能质量分析仪配置

      1 福禄克435型号电力质量分析仪

　　2 输入端插座的贴纸

　　3 挂带

　　4 鳄鱼夹， 5 个

　　5 测试导线，2.5 m，5 根

　　6 电池充电器/电源适配器

　　7 线路插接适配器(国家特定)

　　8 入门手册及包含用户手册和入门手册的光盘(多语种)

　　9 USB 光缆

美国福禄克  授权书

　　美国FLUKE 435电能质量分析仪的技术参数：

　　输入数量4个电压和电流(3相+中性点)

　　最大电压电压有效值1000 Vrms (电压峰值6 kV peak)

　　最高采样速度各个通道同步，200 kS/s

　　电压/电流/频率电压有效值Vrms (AC + DC)

　　测量范围1 ... 1000 V

　　精度0.1% of Vnom

　　Vpeak

　　测量范围1 ... 1400 V

　　精度5% of Vnom

　　波形因数CF，电压

　　测量范围1.0 ... > 2.8

　　精度±5%

　　Arms (AC + DC)

　　测量范围0 ... 20 kA

　　精度±0.5% ± 5个字

　　Apeak

　　测量范围0 ... 5.5 kA

　　精度5%

　　波形因数CF，电流

　　测量范围1 ... 10

　　精度±5%

　　Hz 50 Hz nominal

　　测量范围42.50 ... 57.50 Hz

　　精度±0.01 Hz

　　骤升骤降Vrms (AC+DC) ²

　　测量范围0.0% … 100%标称电压

　　精度±0.2% 标称电压

　　Arms (AC+DC) ²

　　测量范围0 ... 20 kA 

　　精度±1% ±5个字

　　谐波谐波 (间谐波) (n)

　　测量范围DC, 1..50; (关, 1..49)，依据IEC 61000-4-8进行测量

　　Vrms

　　测量范围0.0 … 1000 V

　　精度±0.05% 标称电压

　　Arms

　　测量范围0.0 … 4000 mV x 电流钳变比

　　精度±5% ±5个字

　　Watts

　　测量范围取决于电流钳和电压变比

　　精度±5% ± n x 2% 读数, ± 10个字

　　DC电压

　　测量范围0.0 … 1000 V

　　精度±0.2%标称电压

　　THD

　　测量范围0.0 … 100.0%

　　精度±2.5% V和A (± 5% Watt)

　　Hz

　　测量范围0 … 3500 Hz

　　精度± 1 Hz

　　相角

　　测量范围-360º ... +360º

　　精度± n × 1.5º

　　功率和能量Watt, VA, VAR

　　测量范围1.0 … 20.00 MVA¹

　　精度±2% ±? Counts 请确认英文具体数字

　　kWh, kVAh, kVARh

　　测量范围00.00 …200.0 GVAh¹

　　精度± 1.5% ± 10个字

　　功率因数/ Cos Ф / DPF

　　测量范围0…1

　　精度± 0.03

　　闪变短闪Pst (1 min), Pst, 长闪Plt, PF5

　　测量范围0.00 … 20.00

　　精度±5%

　　不平衡电压

　　测量范围0.0 … 5.0%

　　精度±0.5%

　　电流

　　测量范围0.0 … 20%

　　精度± 1%

　　瞬变捕捉电压

　　测量范围±6000 V

　　精度±2.5% 电压有效值

　　最小分辨率5 µs (200kS/s 采样率)

　　涌流模式Arms (AC+DC)

　　测量范围0.000 … 20.00 kA¹

　　精度±1%± 5个字

　　涌流持续时间(可选)

　　测量范围7.5 s ... 30 min

　　精度±20 ms (Fnom = 50 Hz)

　　自动趋势记录采样率5 个/sec ，每个通道同步连续采样

　　存储1800 每个读数的 min, max和avg值

　　记录时间长至450天

　　缩放水平缩放高至13倍

　　存储屏幕和数据50, 内存分为数据记录、屏存和数据设置

　　注意¹取决于电流钳的变比

　　²电压基于1个周波进行测量，从零点开始，每半周刷新一次

　　美国FLUKE 435电能质量分析仪的包装配置：

　　1 福禄克435型号电力质量分析仪

　　2 输入端插座的贴纸

　　3 挂带

　　4 鳄鱼夹， 5 个

　　5 测试导线，2.5 m，5 根

　　6 电池充电器/电源适配器

　　7 线路插接适配器(国家特定)

　　8 入门手册及包含用户手册和入门手册的光盘(多语种)

　　9 USB 光缆

　　Fluke 435 型：

　　10 包含 Windows® 版 FlukeView® 软件的光盘 包含 Windows® 版 FlukeView® 软件和Windows® 版 Power Log 软件的光盘

　　11 400 A(1 mV/A)和 40 A(10 mV/A)可转换交流电流钳夹。4 个 i400s 型。3000 A 柔性交流电流钳，4 个。型号i430-flex-4pk。12 C430 硬携箱。 C435 重型手提箱
