产品描述:
亚赛福为福禄克华北代理商,拥有大量库存,以最好的服务为广大用户提供支持!
- 即插即用:凭借自动化的电流探针检测和供电功能,只需数分钟内便可完成设置
- 装入机盒:小巧、全绝缘的壳体和附件可以轻松装入周围带电的狭小空间
- 确定根源:随附的 PQ 记录软件可以迅速分析趋势、创建统计汇总以及生成详图和表格
- 长期监测电能:可在记录过程中下载数据,无需中断操作
- 高精度测量电压:符合 IEC61000-4-30 A 级电压准确度要求 (0.1%)
- 快速验证电能质量:使用统计概图评估电能质量,符合 EN50160 电能质量标准
- 结实耐用:适合日常的现场检修工作,不含移动部件,经久耐用的绝缘盒,两年保修
|
适合各种应用场所的记录仪

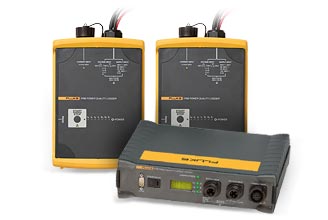

便携式 Fluke 1740 系列电能质量记录仪可在任何中低电压应用场所进行简便的安装和使用。 提供三种型号,满足任何基本或高级的电能记录需求。
Fluke 1743:IP65 防水监测工具,适合记录常见的电能参数,其中包括 V、A、W、VA、VAR、PF、电能、闪变、电压事件和 THD。
Fluke 1744:具备 Fluke 1743 的所有功能。 除了记录常见的电能参数外,Fluke 1744 还可测量电压和电流谐波、间谐波、电源信号、失衡及频率。
Fluke 1745:此高级 IP50 电能质量记录仪除了具备 1744 的所有测量功能外,还包括实时 LCD 和五小时不间断电源。
产品功能 |
Fluke 1745 |
Fluke 1744 |
Fluke 1743 |
测量常见电能参数:V、A、W、VA、VAR、PF、电能、闪变、电压事件和 THD。 |
• |
• |
• |
测量电压和电流谐波(可达 50th)、失衡和电源信号 |
• |
• |
|
防尘/防水 |
IP50 |
IP65 防水 |
IP65 防水 |
显示 |
LED + LCD |
LED |
LED |
UPS 不间断电源 |
5 小时 |
3 秒 |
3 秒 |
尺寸(高x宽x厚) |
282 x 216 x 74 毫米(11.5 x 8.8 x 3 英寸) |
170 x 125 x 55 毫米(6.9 x 5.1 x 2.2 英寸) |
170 x 125 x 55 毫米(6.9 x 5.1 x 2.2 英寸) |
美国福禄克授权书
技术参数:
一般数据 |
基本误差 |
|
保修期 |
|
校准间隔 |
|
质量体系 |
|
产品的研发、设计和制造均符合 DIN ISO 9001 标准 | |
参考条件 |
|
23°C ± 2K;74°F ± 2K,Vm=230 V ± 10%,50 Hz ± 0.1 Hz 或 60 Hz ± 0.1 Hz |
相位顺序: |
L1,L2,L3 |
间隔长度: |
10 分钟 |
Wye 连接: |
(L1、L2、L3 至 N) |
电源: |
88 V ... 265 VAC | |
环境条件 |
工作温度范围:
|
-10°C 至 55°C;14°F 至 131°F |
操作温度范围: |
-0°C 至 35°C;32°F 至 95°F |
存放温度范围: |
-20°C 至 60°C;-4°F 至 140°F |
参考温度范围: |
23°C ± 2K;74°F ± 2K |
相对湿度: |
Fluke 1745:B2 类,符合 IEC 60654-1 标准 Fluke 1744/43:C2 类,符合 IEC 60654-1 标准 | |
壳体 |
|
防护级别 |
Fluke 1745: |
IP50,符合 EN 60529 标准 |
Fluke 1744/1743: |
IP65,符合 EN 60529 标准 | |
安全 |
|
IEC/EN 61010-1 600 V CAT III,300 V CAT IV,2 级污染,双重绝缘 | |
测试电压类型 |
|
5.2 kV rms,50 Hz/60 Hz,5s | |
EMC |
幅射标准: |
IEC/EN 61326-1,EN55022 |
电磁防干扰: |
IEC/EN 61326-1 | |
电压和电流测量 |
输入电压 |
输入范围 VIP-N: |
最大 480 VAC |
输入范围 VIP-P: |
最大 830 VAC |
最大过载电压: |
1.2 VI |
输入范围选择: |
按工作种类编程 |
连接: |
P-P 或 P-N,单相或三相 |
额定电压 VN: |
<= 999 kV,通过 PT 和比率 |
输入电阻: |
约 820 kΩ/通道 Lx-N 单相(L1 或 A,L2 或 B,L3 或 C,已连接):约 300 kΩ |
基本误差: |
VI 的 0.1 % |
变压器: |
比率:<999 kV/VI |
比率选择: |
按工作种类编程 | |
使用 Flexi Set 时的电流输入 |
输入范围 II L1 或 A、L2 或 B、L3 或 C、N: |
15 A/150 A/1500 A/3000 A ac |
量程: |
0.75 A … 3000 A ac |
基本误差: |
小于 II 的 2 % |
位置影响: |
最大值 ± 测量值的 2 % - 导线到测量头的距离 > 30 mm |
杂散磁场影响: |
< ± 2 A ac (Iext=500 A ac),且到测量头的距离 > 200 mm |
温度系数: |
< 0.05 %/K |
电流互感器: |
比率 <= 999 kA/II |
比率选择: |
按工作种类编程 |
连接: |
3 相,3 相 +N,2 相 L1 或 A 和 L3 或 C(双瓦特表法)7 极连接器 | |
钳表的电流输入 |
输入范围 II L1 或 A、L2 或 B、L3 或 C、N: |
0.5 V 额定 (II) 1.4 Vpeak |
基本误差: |
小于 II 的 0.3 % |
最大过载: |
10 V ac |
输入电阻: |
约 8.2 kΩ |
电流互感器: |
比率 Ω 999 kA/II | |
电能系统 |
|
记录仪 |
电源 |
工作范围: |
88 V 至 660 V(绝对值),50 Hz/60 Hz 100 V 至 350 V dc,内部保险丝: 630 mA T |
功耗: |
5 瓦特 |
不间断电源: |
Fluke 1745:借助智能电源管理,内置电池通常可供电 5 小时以上 Fluke 1743/44:3 秒电容 |
保险丝: |
电源保险丝只能在维修地点更换。 电源可以并联到测量输入(最高 660 V) | |
显示屏、指示器 |
|
状态和电压电平 LED 指示灯 Fluke 1745:LC 背光显示屏,用于显示电压、电流、有效电能和相位顺序。 | |
存储 |
|
8 MB 闪存 (Flash-EPROM) |
间隔: |
A 函数 > 12000 间隔,存储时间 85 天以上(10 分钟间隔) P 函数 > 30000 间隔,存储时间超过 212 天(10 分钟间隔) |
事件: |
> 13000 |
存储器类型: |
线性,循环 | |
接口 |
|
RS 232、9600...115 000 波特,自动波特率选择,3 线通信 | |
尺寸 |
Fluke 1745: |
282 x 216 x 74 毫米(115 x 88 x 33 英寸) |
Fluke 1743/1744: |
170 x 125 x 55 毫米(69 x 51 x 22 英寸) | |
重量 |
Fluke 1745: |
约 3 千克 |
Fluke 1744/1743: |
约 2 千克 | |
测量 |
A/D 转换器: |
16 位,采样率: 10.24 kHz |
抗锯齿滤波器: |
FIR 滤波器,fc =4.9 kHz |
频响: |
误差 < Vm 的 1 %,40 Hz 至 2500 Hz |
间隔长度: |
1、3、5、10、30s;1、5、10、15、60 分钟 |
最小/最大值的平均时间: |
½,1 个电源周期,200ms,1,3,5s |
时基: |
分辨率: 10 ms (50 Hz),误差: 2s/天 (23°C);74°F ± 2K | |
, T-FAMILY: 'Lucida Sans', 'Lucida Sans Unicode', 'Lucida Grande', Arial; MARGIN-BOTTOM: 0px; COLOR: rgb(0,0,0); FONT-SIZE: 12px; VERTICAL-ALIGN: top; FONT-WEIGHT: bold; TEXT-DECORATION: none" class=PrdSpecItem>电能系统
|
记录仪 |
电源 |
工作范围: |
88 V 至 660 V(绝对值),50 Hz/60 Hz 100 V 至 350 V dc,内部保险丝: 630 mA T |
功耗: |
5 瓦特 |
不间断电源: |
Fluke 1745:借助智能电源管理,内置电池通常可供电 5 小时以上 Fluke 1743/44:3 秒电容 |
保险丝: |
电源保险丝只能在维修地点更换。 电源可以并联到测量输入(最高 660 V) | |
显示屏、指示器 |
|
状态和电压电平 LED 指示灯 Fluke 1745:LC 背光显示屏,用于显示电压、电流、有效电能和相位顺序。 | |
存储 |
|
8 MB 闪存 (Flash-EPROM) |
间隔: |
A 函数 > 12000 间隔,存储时间 85 天以上(10 分钟间隔) P 函数 > 30000 间隔,存储时间超过 212 天(10 分钟间隔) |
事件: |
> 13000 |
存储器类型: |
线性,循环 | |
接口 |
|
RS 232、9600...115 000 波特,自动波特率选择,3 线通信 | |
尺寸 |
Fluke 1745: |
282 x 216 x 74 毫米(115 x 88 x 33 英寸) |
Fluke 1743/1744: |
170 x 125 x 55 毫米(69 x 51 x 22 英寸) | |
重量 |
Fluke 1745: |
约 3 千克 |
Fluke 1744/1743: |
约 2 千克 | |
测量 |
A/D 转换器: |
16 位,采样率: 10.24 kHz |
抗锯齿滤波器: |
FIR 滤波器,fc =4.9 kHz |
频响: |
误差 < Vm 的 1 %,40 Hz 至 2500 Hz |
间隔长度: |
1、3、5、10、30s;1、5、10、15、60 分钟 |
最小/最大值的平均时间: |
½,1 个电源周期,200ms,1,3,5s |
时基: |
分辨率: 10 ms (50 Hz),误差: 2s/天 (23°C);74°F ± 2K | |
