一、特点和优点

1.         固体和液体绝缘材料的电容和介损测量、直流电阻测量和相对介电常数εr测量是一次连接很简单。

2.         带有触摸屏和全图型可视化的12寸显示屏

3.         测试油标准可选择IEC、VDE、BS和ASTM标准。

4.         定制的可编程序和手册模式。

5.         集成交流电源，在0-2500V、40-65Hz内可调

6.         集成直流电源，在250V-2.5KV内可调

7.         2个独立的集成温度控制装置

8.         有集成环境温度和湿度传感器

9.         有连接两个油测试电极加热器2903或一个固体测试电极2914的设备

10.     可与现有的泰迪斯测试电极2903和2914配合使用

11.     通过USB的数据传输

二、产品介绍：

1.         经过多次研究和多年经验， 2830/2831可测试固体和液体绝缘材料的绝缘特性。它融合了一个快速并且先进的程序来测量液体或固体绝缘材料的电容和介损，直流电阻和相对介电常数εr。按照预先设定的标准，一个简单的一次连接系统和电阻测量大大减少了测量时间。

2.         这个系统是由2830测试电桥和控制装置、2831的扩展装置组成。这个系统完全替代了2821和2822.

3.         2830包括了这个系统的控制部分和测量部分。

4.         2831扩展装置包含了一个标准电容器、2.5KV 交流和直流电源和一个温度控制装置。多达两个油测试电极（2903型）或一个固体测试电极（2914型）时，可同时加热。

5.         是工厂测试的一个有价值的工具，程序测试，研发测试和定期维护。



(测量2830)		范围	最大分辨率	精度
介质损耗因数（tanδ)		0-100	1×10-5	±0.5%rdg±1×10-5
电容范围		≥10pF	0.001 pF	±0.2 % rdg± 0.01 pF
相对介电常数 ε		1-30	1×10-3
电阻（固体）		120kΩ-5TΩ3	1 kΩ	< 1TΩ ±5% rdg +3 digits； ≥1TΩ±15% rdg +3 digits
电阻率(液体)4		900KΩm-27TΩm5
电阻率(固体)4		2.4 Mm …80 Tm7
试验电流试品臂的输入电流		小10μA-10mA	0.01μA	±0.1%rdg±0.1μA
试验电流标准电容臂的输入电流		10μA-10mA	0.01μA	±0.1%rdg±0.1μA
测试频率		15 - 100 Hz	0.01 Hz	0.1 % rdg 0.1 Hz
电源：2831		范围	最大分辨率	精度
交流试验电压		40-2500V AC	1V	±0.3%rdg±1V
交流频率		40-65Hz	0.1Hz
最大交流电流		5mA
直流测试电压		250-2500V	25V	+10%rdg+20V
加热控制单元
加热温度	环境温度至 250℃		0.1℃	±0.5℃
内部标准电容器	Value			Accuracy 精度
介质损耗因数（tanδ)	1×10-5			±2×10-5
电容	1nF 5 % @25℃			±20ppm/℃
附加规格
预编程的标准	IEC 60247:2004; ASTM D924-08; ASTM D1169:2002; VDE 0380-2:2005; BS 5737:1979,SAC GBT 5654:2007
显示	12“TFT，800x600，集成触摸屏
操作系统	嵌入式Windows XP
接口	3 x USB
数据格式	XML, CSV
操作温度	10---40℃
存储温度	-20 ----70℃
湿度	10%-60%，无冷凝
保护等级，标准	IP20, IEC 61010, CE mark, General IEC 61326-1, IEC 61000-4-X, 61000-3-X, EN 55011, ANSI/IEEE C37.90
安全规范	VDE 0411/part 1a , IEC/EN 61010-1:2002
电源 2830	90-264VAC，100VA, 50/60Hz
电源 2831	90-264VAC，最大 1.7KVA,50/60Hz
重量	21 kg (2830), 19kg (2831)
W x H x D	2 pcs 48 x 27 x 44 cm (19” x 10.6” x 17.3”)
精度值50/60Hz
测试范围的限制电流和电压
试验电压2.5KV
电阻率范围取决于电阻范围，电阻范围随油杯 2903 的电极因数变化而变化（K2903=0.113Cair[in pF]）
典型范围（用 Cair-60.0pF 计算）
电阻率范围是由电阻的比值乘以给定范围：测量电极的表面积/ 高压和测量电极之间的距离（2914 = 0.002m2 /距离m, ）
典型的范围（与电极的距离和2kV的试验电压之间0.1mm计算）

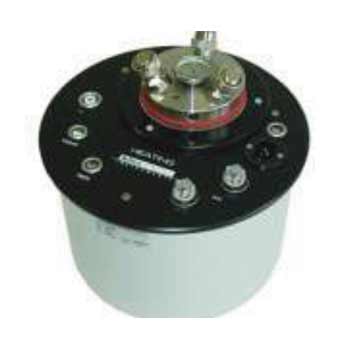

四、2903 液体绝缘测试电极（选配）



2903 液体绝缘测试电极基本介绍：



高精度测试电极2903测量液体绝缘材料（诸如绝缘油）的电介质特性，可用于测定介损因数tanδ，相对介电常数εr和电阻率。测试电极已被设计成一个圆柱形电容，并且带有一个屏蔽测量电极（保护换电容），从而避免了局部电容，可保证测试结果的准确性。测试电极的设计是按照IEC 60247:2004；ASTM D924-08；ASTM D1169:2002；VDE 0380-2:2005;BS 5737:1979。

装在2831的温度控制单元是用来加热测试电极的。



2903 液体绝缘测试电极技术参数：



空杯电容	约60 pF
电极间距	2 mm
容量	40 ml
电极	电极精密磨削不锈钢
电极温度	环境温度至 150℃
加热功率	加热夹套300 W，。加热筒150 W，450 W
加热时间	35分钟（90℃）
在空气的电气强度	2000 V RMS
最大电场	10 kV/cm
尺寸	测试的电极类型2903a（95x175 3.8x6.9 INS）mm 240x220（毫米到测试电极9.5x8.7）与加热锅2903a 2903
重量	5.2公斤（11.5磅）测试的电极类型2903a
	8.2公斤（18磅）加热2903型测试单元

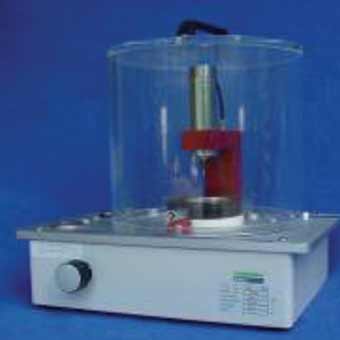

五、2914试验固体绝缘材料电极（选配）



2914试验固体绝缘材料电极基本介绍：

这个测试电极用来测量固体试品样品的电介质测试，可测定固体绝缘材料（诸如纸和塑料薄膜）的损耗因数和相对介电常数εr（电介质常数）和电阻率。测试电极配备了一个屏蔽测试电极（保护环），它能消除影响测试结果的局部电容。这个设计是现场测试电极装置长久经验的结果，它符合VDE（德国）标准，SEV（瑞士）标准，ASTM标准，GIGRE标准，IEC标准和ISO标准。

2914试验固体绝缘材料电极技术参数：

测试面积	20cm2
测量电极直径	49.5mm
电极	重叠钢化不锈钢(不锈钢，淬火，研磨)
加热能力	2个加热板，每个630W，共1260W
电极温度	环境温度至250℃(持续工况)（加热1h，50％工作周期）
加热时间	约15分钟
温度控制	温度控制单元内置于2831
电极压力	0-10N/cm2，可调
最大测试电压	2000V RMS,50/60HZ
油杯真空度可达到	3 x 10-4 mbar
