MI1090D智能化数字式超声探伤仪
MI1090D智能化数字式超声探伤仪
订货号： MM-63781-00
产地： 中国
品牌：
开发编号： N
市场价：￥
*此产品根据配置不同价格不同
*此价格为参考价格，具体价格以订单合同为准
    我在现场：
    产品视频：

所有产品分类

工业检测设备

无损检测设备

  • 产品描述
  • 技术参数
  • 技术文档
  • 相关产品
  • 明细价格
  • 购买流程
产品描述：

北京泰亚赛福为德国KD中国总代理，拥有大量库存，以最好的服务为广大用户提供支持。



KD产品主要有裂纹测深、超声波测厚、超声波探伤、涂层测厚仪、磁粉探伤、磁粉耗材、剩磁检测、全自动超声/磁粉探伤设备，广泛应用在航空航天、汽车、机械、冶金、铸造、锻造、石油、化工等行业。泰亚赛福将秉承德国KD的宗旨，为您提供品质安全、可靠的无损检测产品。

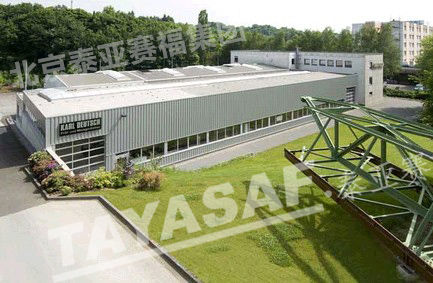

德国卡尔德意志（KARL DEUTSCH）检测仪器，设备有限公司是世界最著名的无损检测仪器设备专业生产厂家之一。公司技术力量雄厚、技术先进、具有几十年的开发、研制及生产无损检测仪器和成套设备的历史。其主要产品以性能先进、可靠性强、自动化程度高、操作简便、易于维护等特点赢得了世界范围广大用户的交口称赞。



MI1090D数字式超声探伤仪
特点：
DAC曲线
0.5-20 MHz
标准配置：
橡胶保护套（红色），锂电池，主机，探头，电源和仪器箱
紧凑、坚固、数字式 – 使超声波探伤变得更简便
新型的数字式轻便型超声波探伤仪 MI1090系列数字式超声探伤仪变得更加简便。

这归功于：
更轻巧的机体
大面积彩色液晶屏 (143 x 79 mm  使操作菜单及测量结果变得更加醒目)
简便的操作按钮设计避免繁复的菜单操作
更加神奇的是由于合理的仪器设置及简便的探头校准方式可以使无经验人员迅速掌握操作方法。
坚固的铝质外壳使MI1090 系列拥有 50mm的轻薄厚度及1.6 kg 的轻巧重量，包括可以使用13小时的锂电池。
MI1090 系列拥有更快的电子处理元件及高达1500HZ的脉冲重复率。 MI1090 系列的两个闸门可分别测量回波声程及波幅其拥有配套的独立指示灯。 MI1090 系列拥有更大的A扫描存储器。
因此 MI1090 系列理所当然的成为最完美的手持超声波探伤仪。漂亮坚固的彩色包裹橡胶使仪器免受冲击损害及粗糙后或不平表面影响。标准化S232接口，使MI1090 系列能与计算机任意传送数据并应用在小型自动化探伤系统中。


坚固的铝质机壳包裹漂亮的彩色橡胶使仪器能经受恶劣环境考验

高亮度6.3"TFT-LC显示器 使仪器能在阳光下清晰显示, 256 色

合理的菜单设置使操作极为简便

5个可编程快捷键

重要参数可通过快捷键直接调整

另外...
·可使用长达13小时的锂电池拥有安全的快速充电功能
·拥有省电模式
·操作菜单语言、参数及帮助提示可通过计算机重新编辑
·多种多样的辅助设置， 如：调整屏幕显示时探头延迟
·A扫描参数参考
·动态回波曲线
·USB 接口
·1500 Hz 脉冲重复率
·闸门测量结果即时输出
·触发形式: 内部、 外部、一次回波
·通过PC升级操作软件(CD-ROM, e-mail, 下载)
* available on request

MI1090技术数据

屏幕

屏幕类型
高亮度6.3"TFT-LC显示器 使仪器能在阳光下清晰显示, 256 色
屏幕大小
143.4 x 79.3 mm
分辨率
400 x 240 pix, 256 from 262144 colours
A扫描大小
142 x 73.5 mm
刻度
电子发生，可选择开/关
刻度分度
粗: 水平十分度，垂直五分度
细: 水平50分度，垂直25分度

A-扫描描述
>
图像刷新率
50 Hz
A-扫描描述
包络
可逆
冻结
动态回波曲线
通过闸门1放大
RF 描述
跨越全部可调范围
整流
全波整流, w/o 整流(RF)
抑制
手动选择：0 - 99% 满屏高度  步进1% (线性)
放大
闸门范围 (闸门 1) 至全屏宽度
模/数转换
9 位
数字化过程
直接, w/ A/D 转换器
扫描频率
80 MHz
模数转换时扫描误差
< +/- 0.5% 满屏高 在 4 MHz
反应延迟
< 20 ms

扫描范围
时基范围
2.5 - 4850 mm 钢
声速
100 - 15000 m/s 步进1 m/s
扫描延迟
0 - 3000 mm 步进0.1 mm
时基线性
+/- 0.5 % 屏宽
脉冲重复率
最大 1500 Hz (随时基范围增加降低 +/- 50% 步进1%)
触发形式
内部，外部，第一回波

发射器
发射器数量
2 (1 分辨率，1 功率)
TX脉冲波型
单相 (负) 窄带脉冲
TX 阻抗
10, 50, 220, w/o [Ohm]

放大器及衰减

频率范围数量
3 (LF- 和RF 范围，宽带)
可调衰减
100 dB 步进 0.1，1，6，12，20 dB，衰减 OFF

回波评价, 由缺陷大小决定

回波高度指示(对全部闸门有效)
% 满屏高度
回波声程指示
声波路径 (纵波扫描)
深度和投影距离 (横波扫描)
分辨率 0.1 mmSt

闸门
闸门数量
2
反应时间
闸门1、2的脉冲重复频率(最大1500 Hz)
操作模式
正常，倒置，关
调整范围
闸门启动：
0 - 3000 mm 步进 0.1 mm
闸门宽度：
0 - 1000 mm 步进 0.1 mm
统计降噪 (全部闸门)
0 - 250 出现率
输出转换 go / no go (全部闸门)
电平：TTL (5V)，低电平：ZA = 100 Ohm
响应精度：+/- 0.5% 满屏高
转换滞后：< 0.5% 满屏高
开关输出持续时间：100 - 120 ms
光学 (全部闸门)
前面板2 LED灯

输入输出
USB接口
USB1 接口连接 PC         PCL3 接口连接 打印机
VGA输出
可连接外部监视器
同步输入/输出
TTL - 电平 (5V)，低电平：
触发阈值约2 V

多选择

测量系统
可选择 mm, inch
时间日期
嵌入式固定时钟
语言
德语、英语及其它语言，可通过PC存储、修改(文本可通过PC编辑)

存储设备

A-扫描描述
当前的A-扫描描述可通过“冻结”键存储
数据设置
内存 224 数据设置包含A-扫描，参数, 时间及文本(8行每行37字母)

电源

基本操作
通过主单元1808.501:
85 - 264 VAC, 47 - 63 Hz
输出：10 VDC
操作温度：0 摄氏度 - +50 摄氏度
存放温度：-40 摄氏度 - +85 摄氏度
允许湿度: 0 - 95%
电池供电操作时间（充满电）
锂电池供电
约7 h  屏幕背景灯开时
约13h  屏幕背景灯关时
节电模式
可选择节电模式 ON/OFF
自动关机
电源或电池在最低线以下时

机械参数

大小 (H x W x D)
166 x 201 x 50 mm 保护壳
190 x 217 x 64 mm 保护壳
前面板 (H x W)
147 x 178 mm
重量
2.0 kg (含锂电池及保护壳体)
1.6 kg (含锂电池及不含保护壳体)
探头接口
2 x Lemo 1
输出接口
PC: D-型接口(9 pin)
打印机: USB mini B 插座
电源接口: 5.5 mm 支流插口
