ECHOGRAPH 1016B模拟式超声波探伤仪

订货号：	MM-85533-00
产地：	德国
品牌：
开发编号：	N
市场价：	￥

*此产品根据配置不同价格不同

*此价格为参考价格，具体价格以订单合同为准

我在现场：

产品视频：

工业检测设备

无损检测设备

探伤仪

产品描述
技术参数
技术文档
相关产品
明细价格
购买流程

产品描述：

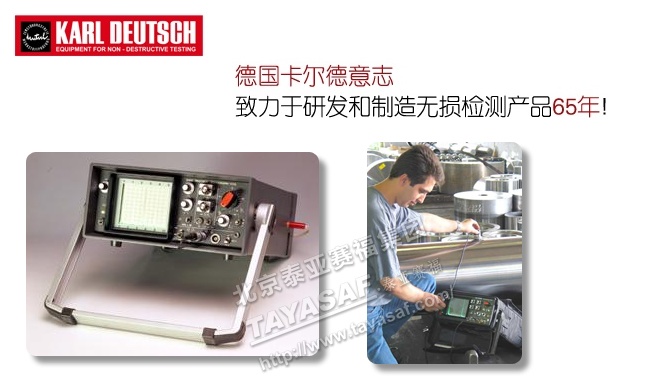

ECHOGRAPH 1016B模拟式超声波探伤仪简介

特别适合大型铸件
对于大型工件，超声探伤是质量控制的重要方法,超声波探伤仪ECHOGRAPH 1016B满足这些特殊需求：
● 针对恶劣使用条件进行强化设计
● 紧凑的结构保证最佳的便携型
● 高发射功率具有极大的功率储备
● 清晰的回波波型保证精确的缺陷定位
● 高速高灵敏度显示器可靠保证高速探伤
● 可调脉冲重复率有效抑制幻波
● 操作简便
● 快速调整测试范围及灵敏度

德国卡尔德意志授权书

泰亚赛福为德国KD中国总代理，泰亚赛福16年的行业积累并拥有一支高素质的销售与技术队伍，为广大用户提供最优质现场培训及售后服务。

德国KD系列产品大量库存

泰亚赛福常年备有德国KD全线产品大量库存，最优惠的价格、最一流的产品，到货快，欢迎订购!

欢迎来泰亚赛福参观考察哦~

技术参数：

显示系统

显示类型：阴极射线管CRT D10

显示大小：72 x 60

删格：68 x 55

刻度分布：粗：10个区域（水平方向和垂直方向）

细：5个区域（水平方向和垂直方向）

电压加速度：10 kV

应用范围

测量长度：0-100mm;0-500mm 和0-2.5m和0-10m 钢，可调节

声速：<3000 bis >7000 m/s

脉冲移位：0 ñ 400 mm steel ( 0 - 135μs )

线性时间轴：〈1%的显示器宽度

脉冲频率：3步进调节，测量长度自动开关

测量长度：10mm 50mm 250mm 1000mm

由厂家选择：1kHz,400Hz 和120Hz

PRF设置范围：450-1000Hz 200-400Hz 200-400Hz 60-130

触发：内部

HF显示：至1000mm 钢

调整：正波由厂家选择

发射器

发射器数量：2，由RES开关

功率发射 MID和 LOW

精度发射 HIGH

发射脉冲形状：单向（负）针状脉冲

发射性质：发射功率: V50 = 280 V, tr = 40 ns, td = 280 ns

发射脉冲电压 50V：发射分辨率: V50 = 50 V, tr = 5 ns, td = 80 ns

脉冲上升时间 tr：误差 ± 15%

脉冲长度 td：详细请见：补充资料根据 prEN 12668-1)

频谱：见：补充资料根据 prEN 12668-1

有效输出阻抗： <25 Ohm(功率发射器)/< 45 Ohm (分辨率发射器)

发射器阻尼： 60 Ohm，360 Ohm 和可变10 Ohm -1 k Ohm

放大器和衰减器

频率范围数量： 2（LF 和HF范围）

名义的频率范围 (-3dB) ：低频: 0.5-2 MHz

高频: 2.0-7 MHz

性质：低频: fo=1.0 MHz +/- 5%,△f=1.5MHz+/-10%

高频: fo=3.7 MHz +/- 5%,△f =5.0MHz+/-10%

瞬时分辨率： tA1 = < 150 ns ± 10 % at 4 MHz

tA2 = < 150 ns ± 10 % at 4 MHz

最大输入灵敏度：100 μVpo f¸r 100 %屏高

最小输入电压r：低频范围: 15 μVpp

10%屏高t：高频范围: 30 μVpp

接受器动力： 107 dB LF / 104 dB RF

相等的输入阻抗： c.f. 附录

相等的噪音级别：低频范围：40% 满屏高度 100 d B 高频范围：30% 满屏高度 102 d B

垂直显示的线性：比1d B更好

发射脉冲后的停滞时间：发射器“电源”LF 范围: < 7.0 μs

发射器RF 范围: < 5.0 μs

发射器“分辨率”RF范围: < 3.0 μs adjustable可

调节衰减器： 100 d B 2*30 d B步进调节和20*2 d B步进调节

串音衰减：77 d B 在EN12668 中

电源

电源和充电器通过电源6186.0031

90-264VAC,47-63Hz

输出：12VDC

操作温度：0°C-- +50°C

允许湿度：0—95%

允许输入电压： 10 - 17 VDC

充电电池操作时间（充满电）：充电电池（型号D）约7小时.

非充电电池模式：9 ea. 非充电电池（型号D）

操作时间：取决于电池质量在10小时以上

电池能量指示：在低电压前5—10分钟报警

LED黄灯闪烁（电池电量低于10.2V+/-0.2V）.

自动关机：无论是电源还是电池的电压低

电池电压低于9.3V+/-0.2V

电压变化的稳定性： <+/-1% 屏高和<+/-0.5% 屏宽

（电压的变化在允许的范围内）

充电器：内部自动充电器 800 m A

关机：负电压变化；在温度< 5°C 或 > 60°C;最大7小时充电；

滴流充电脉冲 800 m A

允许的周围环境

温度： 10°C +50°C 最大95% 空气湿度

灰尘和湿度：机械保护 IP40

外观资料

大小 (h x w x d ) ： 236 x 105 x 287 无手柄

前面板 (h x w ) ：90 x 220 mm

重量： 4.4 kgs (无电池) 5.6 kgs (无电池)

探头连接：Lemo 1

输出连接监视器：4针 LEMO 00 connector

电源连接：2针插头

订货信息

UT 探伤仪 1016.997

附件：

仪器包 6186.001

保护屏 1829.100

通用评估等级 1956.001

DGS评估等级 1956.xxx

电池组 6101.005

耳机 1824.201
