IBEX概述
密封型蓄电池在各种保安设备、太阳能发电设备、用电质量改善设备、IDC中心的预备电源及有无线通讯网的备用电源领域起着极其重要的作用,但以现有的检测方式无法识别出老化、容量下降及电池状态。
本产品获得了国内新技术(KEP)认证及多项专利,并通过了检校机关的试验及国内K通信公司、美国SBS公司和国内蓄电池生产厂家的检测,从而证明了其优秀性和便利性。另外,其与国外产品的价格竞争力成为了本来依靠美国、日本的进口产品的国内市场被本产品替代的转机。 |
|
IBEX优点
◆ 根据IEEE(美国电气及电子工程师学会)Std 1188-1996(密闭型),Std450/484-2002(铅蓄电池)。IBEX-1000系列产品符合“电池维护及交换标准”。
◆ 采用自动检测Aigorithm。本产品具有细分为3档(Normal,Fine,Auto)的自动检测方式,将探针接触蓄电池的极柱即可自动检测数据,并进行储存,从而能在短时间内检测多个电池。
◆ 优秀的检测特性。采用比例运算电路(Scaling Circuit),可方便地检测5Ah~6000AH、1.2V,2V,6V,12V的电池及连接电阻。
◆ 世界最早的除波方式。采用世界首创的利用同步检波(synchronous detection)的除波方式,即使在浮动充电(floating charge)的过程中也能保持±2.0%的检测精确度(专利:第0494489号)。
◆ GUI菜单ICON检测。储存所必须的所有菜单都是以围绕使用者的ICON方式来设计的,即使是初次使用的人和可以轻易地操作检测。
◆ 便利的检测数据(DATA)管理。本产品能将蓄电池的检测数据用15种数据库方式进行管理,从而能提高数据检测的效率,它还能通过USB将数据传送电脑(PC)储存管理。
◆ 树型(TREE)结构数据库(DATABASE)。能通过文件管理功能实现远程数据共享,共享的数据可以用树型节后的数据库进行管理。
◆ 快捷的检测时间。整个检测可在3秒钟完成,可更快地检测大量蓄电池单元(CELL),并自动储存起来。
◆ 通过以交流阻抗测定方法为基础的标准阻抗检测法,可以完成检校(精确度1.0级)
◆ 世界首次成功实现小型化、轻量化、使移动和检测更为便利。
◆ 因使用锂电池而令使用时间大幅度增加,同时又因不使用活动部件,从而使耐久性大为提高。 |
|
Exmons Pro2005分析诊断软件
◆ Exmons可将蓄电池的检测信息从IBEX下载到电脑上,并可方便地对数据进行分析、储存、管理和报告,是一种标准化的蓄电池品质诊断软件。
◆ 将下载的蓄电池信息储存在电脑中管理,可轻易地通过图表(graph)和曲线(chart)进行分析。
◆ 采用与视窗(WINDOWS)相同的界面,使初学者能够快速地掌握和应用。
◆ 通过将蓄电池的信息DB化,可容易地查找过去和现在的品质信息,并对蓄电池的老化过程进行分析比较,因此能实现备用电源蓄电池设备的品质管理的标准化DB结构。
◆ 检测数据可以转化成EXCEL文件,并可用指定的格式打印成报告。
◆ 利用“取/送”功能,可容易地将远程或者储存的DB file信息进行交换。
iPQMS/BDS蓄电池及备用电源品质检测系统
IPQMS/BDS概述
现今,对于预备电源蓄电池,主要采用测定单元(CELL)电压的方式,但因单元的老化和性能下降的影响,而无法识别电池的状态。特别是免加水(no adding water)密封型电池,由于采用密封结构,所以无法测定比重等特性,而对各电池单元的残存容量和健全状态则必须采用满负荷放电试验才能正确测得,但满负荷放电试验不仅要耗费大量的人力财力,若发生事故还会引起导电部短路及人身伤害等危险情况的发生。在这样的背景下开发出的iPQMS/BDS是一种可检测蓄电池的内部电阻、单元电压和表面温度等特性,还可以掌握并测定各个单元性能和老化程度的一种“在线蓄电池检监控系统”,同时如配合选装件(Option),它还是一种可以随时测量显示商用电源、UPS、充电器电压和电流的实效值,并在发生Event时记录、分析瞬间波型,检查UPS之类的备用电源系统的运行状态的一种“智能型备用电源检测系统”。本产品符合IEEE STD技术标准,在备用电源或蓄电池的正常工作状态下,可24小时、365日随时监控蓄电池单元的健全状态及输出曲线品质,而且不会给备用电源及蓄电池带来任何影响,是可靠的产品。
IPQMS/BDS使用特点
根据IEEE(美国电气及电子工程师学会)Std 1188-1996(密封型),Std 450/484-2002(铅蓄电池),IPQMS/BDS是符合“电池维护及交换标准”的产品。
◆ iPQMS/BDS采用最新的TOPOLOGY,在备用电源或蓄电池正常工作状态下可检查输出曲线品质,早期发现单元的健全状态问题,并实行24小时、365日随时监控,在发生异常时向管理者发送紧急情况短消息(SMS)。
◆ iPQMS/BDS可通过串口通信(serial communication)、TCP/IP、无线通信及互联网与数十个蓄电池系统的远程站点进行通信联系,在中心控制室可对其进行监视和控制。
◆ 在蓄电池端子、跨接线上使用C型夹(或E型夹),可在浮动充电及在线状态下安装使用。
◆ 在测定阻抗值时采用±2.0%的精确度及世界最早的除波演算方式,用浮动充电器(谐波电压1%以下)可将进行恢复充电的蓄电池的稳定度维持在±5.0%以内。

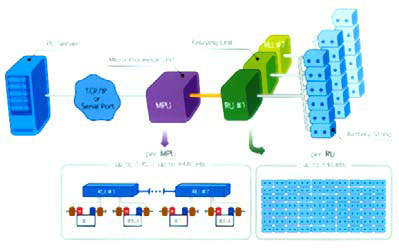

◆ 使用一个主检测装置,无论蓄电池的容量和规格如何,只需扩大R.U即可检测448个单元,而且在交换蓄电池系统时也具有充分的扩展性。

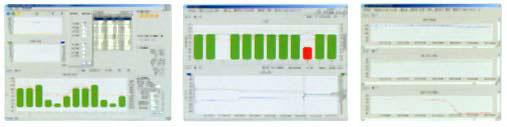

Centroid 2005
◆ 不必单独进行放电试验,在线即可对测定出的单元电压、内电阻和温度等特性数据进行分析,并提供再现停电状态下蓄电池放电状态的放电REPLAY-BACK分析解决方案。
◆ 便利的分析软件及使用环境
◆ 考虑运用者的便利,利用同步监视画面,可随时监控蓄电池的健全状态,做到事先发现老化原因并采取措施,并在发生异常或event时通知管理者。
◆ 单元的扫描时间最小为1秒/单元,可使蓄电池组(String)的反复检测时间短到5(最短)~360(最长)分,将通信堵塞现象最小化。
◆ 数据的储存周期为5分~24小时,用户可在菜单上进行设定,检测值可即时显示在液晶显示屏(LCD)上,并自动储存。
◆ 可以实现以标准XML为基础的数据交换及储存,用户可以简便地进入综合检测系统。
规格及特征:
◆检测范围/Measurement Ranges
CapacityRange:50AH~6000AHmax.(sealed/leadacid,Ni-Cd)
Cell or Unit Voltage:0.1Volts~16.0Volts
String DV Voltage/Current:OV~480V/OA~500A
AC voltage/AC current:OV~600V/5A(CurrentTransformer)
◆检测精确度/Measurement Accuracy
Cell or Unit Lmpedance:±2% DC Voltage/Current:Voltage±0.5%/Current±1%
Temperature: ±2%
◆精密度/Resolution
lmpedance:0.001mΩ
Cell Voltage:10mV
String Dc Voltage/Current:0.1V/0.1A
Cell Temperature:0.1℃
AC Voltage/Amp:0.1V/1A
◆检测时间间隔/Measuring Interval:
5 minutes~41
days(可以调整)
◆数据储存期限/Data storage interval:
5 minutes~41
days(可以调整) |
◆检测速度/Measuring Speed:1sec/per cell
◆据传送方式/
Data Transfer:Rs232/422/485,TCP/
IP,CDMA(option)
◆其他有效功能/Other available functions
Auto Scaling functions
Zero point adjustment function
Exclusion of ripple voltage in floating charge
Measuring channel mumber selection
◆用户自定义程序功能/User Programmable Functions
Preset values for up to 448 cells
Display menu
Over/Underalarm setting:voltage,current andimpedance
Year/Date/Time setting,display menu.
◆操作环境条件/Environmental Operating Range
Temperature:-5℃~+45℃
Humidity:under95% RH
◆备注/Remark
Capacity Range of IPQMS/Igt:10Ah~500Ah max. |
规格及特征
◆规格以及重量/Exterior size and weight
95W×42D×175H,less than650g(including internalbattery)
◆检测范围/Measurement ranges
10Ah~6000Ah max.,0.1Volt~16.0 Volt DC
◆检测精确度/ Measurement Accuracy
Voltage:±0.5class
Temperature: ±2.0class(-20℃~+80℃)
Impedance: ±1.0%rdg. ±8dgt.
(3milli ohm full-scale)across test range
◆精密度/Resolution
impedance:0.001mΩ
DC voltage:10mV
Temperature:0.5℃
◆用户自定义程序/User Programmable
Over/Under Voltage alarm setting
Fail/Warning Impedance alarm setting
Over Temperature alarm setting
Display menu |
◆其他有效功能/Other available functions
Auto scaling function
Zero point adjustment function
USB seral PortMeasured data storage capacity:Choose from 15different modes including
◆综合检测软件/Exmons Pro 2005:Integrated diagnosis
software of stationary applications
Database construction and control by site/bank /cell2D graph display of changes against basic value3D graph display of changes by period
Printing of data and analysis report including graphProhibition of data modification
◆通讯网络连接方式/Communication Protocol:Binary or
Standard ASCII Text
◆兼容O/S Format:Excel 2000/2002 and
Windows98/2000/XP Compatible
◆自带电池/Built-in Battery:Li-ion Battery
(1950mAh,11.1V) |
