产品名称：SM-8818网线测试仪
产品定货号：ME-02199-00

产地：美国
推荐：

SM-8818系列数字液晶显示网线测试仪能测试网线、电话线、BNC电缆、USB信号线的开路、短路、交叉等连接情况，且直观的在LCD上显示出来。测试主机均内置音频寻线功能，配合寻线器可以精确定位配线架中的电缆。产品性能领先国内外同类产品水平，具有低功耗、环保、高效率等特点。采用普通9伏电池，插入电缆自动测试，支持单机测试、双机同步显示测试、提高效率。时尚、灵巧、坚固的外观设计。

主要特点

全中文操作界面，图形显示测试结果

大屏幕液晶显示

支持网线、电话线、同轴电缆、USB线测试

支持长度和故障点距离显示（仅限8838和8868型）

测试开路、短路、错接、反接等故障

音频发音用于查线

自动关机

低电指示

一、单机测试：打开电源开关，将双绞线两头分别插入本机M、L插座，测试仪LCD屏显示TEST(ING)，自动进行测试。
LCD屏数字不跳时，显示的结果为电缆连接的情况。

二、双机使用方法：用两台相同的机器，按“MODE”键2秒以上,设定其中一台为“S(LSVE)”,另一台为“M(ASTER)”即可进行测试。将电缆两端都插入机器标有“M”的端口（此方法适合远程测试)。机器自动测试定位后会在各自LCD屏显示测试结果，各屏的定义:上一排线号为M自己一端，下排线号为S另一端。

三、屏幕显示

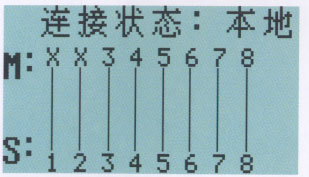

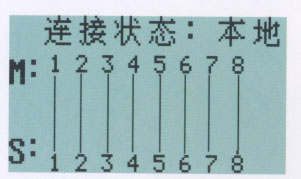

正确线序	开路（近端）

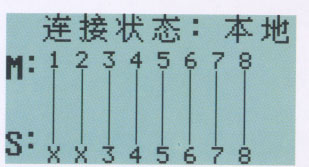

开路（远端）	长度测试

短路

功能	SM-8818	SM-8828	SM-8838	SM-8868
测试网线（RJ45）、电话线（RJ11）、同轴电缆（BNC）、USB电缆	支持	支持	支持	支持
测试开路、短路、断路、交叉、错接	支持	支持	支持	支持
图形显示测试结果 hot!	支持	支持	支持	支持
中文操作界面 hot!	支持	支持	支持	支持
音频寻线	支持	支持	支持	支持
长度测试功能			支持	支持
故障点距离显示			支持	支持
长度测量范围			1-1200米	1-1200米
测试精确度			2%（+/-0.5米）	2%（+/-0.5米）
液晶屏幕显示	支持	支持	支持	支持
液晶屏幕点阵	128x64	128x64	128x64	128x64
屏幕可视面积	2英寸	2英寸	2英寸	2英寸
屏幕背光	支持	支持	支持	支持
自动关机	支持	支持	支持	支持
低电量显示	支持	支持	支持	支持
含寻线器	否	是	否	是

测试电缆种类：网线、电话线、同轴电缆
LCD显示屏特点：点阵式128x64 尺寸：48x32mm
测量单位:米（METER）、英尺（FEET）、码（YARDS）
测试电缆最大长度： 1200米
准确率：2% （±0.5m或±1.5ft）
电源规格：DC 9V电池
耗电：工作电流≤15mA
体积：149×66×23mm 净重：140g
包装：吸塑+彩盒重量：600g/pc
工作温度/湿度： 0℃－50℃/20％-70％
