HS3-100五合一综合测试仪

    HS3:是一款非常强大的基于PC的五合一综合测试仪,它包括(数字存储示波器,FFT频谱分析仪, 任意波形发生器,瞬态波形记录仪,数字多用表).这款最新推出USB2.0接口,无需电源的便携式综合仪器,几乎能解决所有测量问题.HS3有一个用户可调节的分辨率,可调8位,12位,14位,16位,满刻度输入范围是: 200mv~~80v,每通道128K采样深度,最大采速率100HMz每通道(在100MHz时,分辨率是8位). HS3强大的任意波形发生器有50MHz采样频率,256K波型存储深度,14位的输出分辨率和±12V的电压输出范围,它能产生用户所需的任意波形,几种标准的波形信号能直接产生.HS3与计算机接口用USB2.0接口,免电源,即插既用.中文软件让用户一目了然,自动设置功能使无经验的使用者在几分钟内完全掌握仪器的测量。

    HS3一但连接到标准PC机或笔记本电脑上,用户就能得到平时经常所用的几种仪器.HS3应用范围包括:快速信号的测量,象串口通讯,频率调整,TV信号,在工业产品制造,办公室自动化中所涉及的(影印机,电话交换机)低频信号测量,传感器测量,电压测量,电机运行电流测量,以及慢速运行过程(象温度,压力和湿度)音频分析,振动测量(象机械加工,建筑构造)趋势测量和信号的失败侦错的测量等等.

    HS3一但连接到标准PC机或笔记本电脑上,用户就能得到平时经常所用的几种仪器.HS3应用范围包括:快速信号的测量,象串口通讯,频率调整,TV信号,在工业产品制造,办公室自动化中所涉及的(影印机,电话交换机)低频信号测量,传感器测量,电压测量,电机运行电流测量,以及慢速运行过程(象温度,压力和湿度)音频分析,振动测量(象机械加工,建筑构造)趋势测量和信号的失败侦错的测量等等

    HS3除了有过硬的硬件质量(100MHZ采样速率,0.2~~80V输入范围,8~~16位的分辨率,128K字节存储深度,和完善的触发功能)外,HS3还有一个强大的软件包.

    由于以上所说的品质,在世界范围内,具有相同价格和相同功能的测量仪器,还没有好于HS3综合测试仪,HS3的软件是面向对向的并且内嵌防”干扰”选项,还有更胜一筹的功能就是图形调节用鼠标就能完成,用户也能拖动滚动条在X轴和Y轴的末端增加和减少它们,图表直接放大或缩小

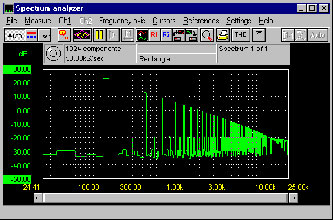

    HS3软件最实用的一个方面它是”软件仪器”,例如,示波器与频谱分析相互连接,当示波器输入信号改变,频谱分析仪和数字多用表显示的参数也能立即改变,仪器设置能无限制存储到硬盘,同时仪器设置也能很容易的读出,保证仪器设置是完全的. 频谱分析仪(仪器之四)

    在时域范围内测量电子信号通常是用示波器，在时域范围描述电子信号的特性，通常用振幅，时间和相位来确定，但是当在时域范围内从采集信号中不能得到有用的信息时，用户可检测频域，这时就需要用频谱功能，那么这台频谱分仪就可测量信号的频谱。





◆　8K长度的频谱记录。

◆　与示波器同时用，用户能在时域和频域同时观测信号。

◆　用先进的绘图功能直接调节水平和垂直的偏移和增益。

◆　五个不同的窗口减小快速富立叶变换的错误,包络线测量。

◆　垂直轴表示线性和对数

◆　频率轴代表线性，对数，倍频和三次倍频。

◆　测量的平均值能减少噪音的干扰。

◆　测量最大值。总的谐波失真计算直到100次谐波。

◆　外部游标测量。所有设置得通过弹出的菜单访问。

◆　存储和重放基本信号。

◆　用工具栏快速按钮很容易访问所有的功能。

◆　注释标签可对所采集的信号中突发事件进行标注。

◆　彩色硬烤贝支持。所有的控制都有说明解释。
