LCR-817高精密LCR测试仪

添加时间：2009-10-13 编辑：泰亚赛福 阅读：次

LCR-817高精密LCR测试仪
产品简介:
·  测试频率：12Hz ~ 100kHz, Continuously Variable Frequencies
·  0.1% 高量测准确度
·  100 组设定条件记忆储存、呼出功能
·  R/Q, C/D, C/R, L/Q, Z/θ, L/R 测试模式
·  绝对值, 差异值(Δ), 差异百分比(Δ%)显示
·  240 x 128 大型 LCD 显示幕
·  测试条件及测试结果同时显示在萤幕上
·  内建 RS-232C 介面 (含 LCR-Viewer 控制软体)
技术参数

规 格
测试频率	12Hz ~ 200kHz (504 steps)
基本准确度	0.1%
测试电压	5mV ~ 1.275V (5mV/step)
直流位准	外部		2V
	内部		0~35V
显示范围	串/并联等效阻抗	R	0.00001Ω ~ 99999kΩ
	电容	C	0.00001pF ~ 99999μF
	电感	L	0.00001mH ~ 99999H
	品质因素	Q	0.0001 ~ 9999
	散逸因素	D	0.0001 ~ 9999
	阻抗	|Z|	0.00001Ω ~ 99999kΩ
	相位 (Degree)	θ	-180.00° ~ 180.00°
量测模式	R/Q, C/D, C/R, L/Q, Z/θ, L/R
等效电路	具串联与并联两种方式可供选择
记忆体	100组
平均测试值	1~255次
量测速度	SLOW, MEDIUM 以及 FAST
量测值显示	Value, Δ, Δ%
显示幕	240 x 128 dot matrix C.C.F.L back light LCD
介面	RS-232C
使用电源	100V ~ 240V, 50/60Hz
附件	电源线 x 1,
	操作手册 x 1,
	测试制具: LCR-06A x 1

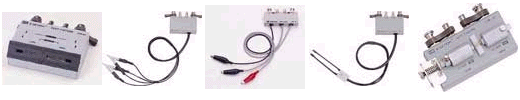

	选购测试制具: LCR-05, LCR-07, LCR-08, LCR-09
尺寸及重量	330(宽) x 149(高) x 437(长)mm, 约 5.5 公斤
