HT234E接地电阻测试仪

2．主要参数测量电压：80Vρ
*测量电流：10mA
*测量频率：125Hz
*范围：0～1999Ω
*分辨率：0.01Ω
*精度：2％
3． 操作说明与测量

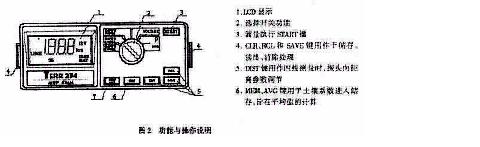

（1）操作说明（见下图）

（2）测量（双线地电阻测量）
双线测量方法是很实用的，它具有简便快速的特点（下图所示）

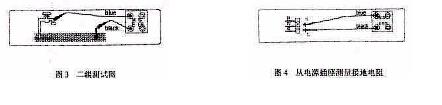

图3 中一根水管已被用作相关的接地，一般来说它的接地电阻是很小的，这样就不必放线打桩了，测量步骤如下：
*短接测试线
*按 SAVE 键显示字母K
*按 START 键，首先显示测试导线阻值，然后显示 0.00 表仪器已被校准了，现在可进行
正常测量
*按 START 键进行测量
*按 SAVE 键贮存测量值
*按 RCL 读出所贮存值
    国内的低压供电系统大部分采用 TT 方式，对 TT 系统，HT234 地阻仪可十分方便地测量其接地电阻。图4 为从供电插座测量接地电阻的接线图，操作步骤同上。由于零线中一般存在电压和电流，HT235 在电压＜20V 时自动抗干扰，电压＞20V 时仪器自动报警、保护、停止测量，所以即使误操作接到相线上进行测量也不会损坏仪器。

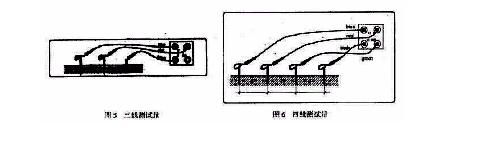

 　三线、四线地阻测量类似于二线测量方法，下面分别是它们的测试图。
