MT-03001-00RIS雷达天线

添加时间：2010-6-9 11:22:06 担当：未知 阅读：次

RIS雷达天线

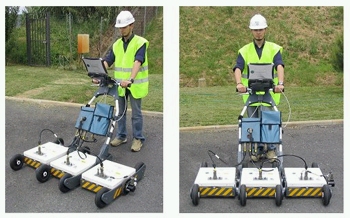

1.RIS/MF天线阵
    天线阵为多频率天线阵, 它采用世界上最先进的雷达技术，异频接收技术及交叉极天线排列技术，将不同频率的天线按照一定的专用阵形排列起来，能够同时打开八个雷达信号通道，各个天线之间进行交叉的发射与接收信号，同时加大了雷达的探测角度，对水平距离很近或上下重叠的复杂管网有着最佳的推测效果，能够一次完成浅层和深层的地下探测，因其良好的屏蔽技术，在通常土质情况下能够探测到3-5 米，粘土情况下能够探测到2.5-3.5米，管径在4厘米以上的各金属和非金属管线，同时，基于其交叉极天线排列技术，可自动进行地下岩性分类；（MF天线阵优势：多方位探测；有交叉级天线，可自动做岩性分类；一次探测生成8张雷达图；）
与其相配合使用的主要是(立体结构分析软件IDSGRED/IN/ROAD 和 岩性分析软件IDSGRED/IN/SUBREM)
2.RIS/S天线阵
    RIS/S天线阵为一个600MHz天线、一个400MHz天线和一个200MHz天线组成的天线阵，它采用世界上先进的雷达技术，将相同频率天线和不同频率天线按照一定的专用阵形排列起来，能够同时打开多个雷达信号通道，同时加大了雷达的探测角度，对水平距离很近或上下重叠的复杂管网探测有着良好的效果，能够一次完成浅层和深层的地下探测，因其良好的屏蔽技术，在通常土质情况下能够准确探测出地下30-5米范围内、粘土情况下能够探测到2.5-3.5 米，管径在4厘米以上的各种金属和非金属管线；

3.RIS/0
    RIS/0 是RIS探地雷达系统中基本的,单通道配置。针对不同的情况和工作要求，从高分辨率到较深的探测深度，都可以选择不同的天线种类来配合主机使用。可以说RIS/0 仅是RIS天线阵的入门阶段，但是它同样可以被升级到 RIS/S 或是 RIS/MF。

4.数字化管线雷达DETECTOR
可以折叠，轻巧方便；
操作简单，功能强大；
全中文操作界面；
现场准确定位各种材质管线；
有效解决管线探测中的各种问题
最大探测深度6米；
方便的回拉探测功能，现场定位管线；
自动增益校准和滤波处理，自动设置时窗；
数字化天线控制卡，高精度探测及数据存储
Windows2000、XP系统，智能诊断报警；
探测速度9 Km/h，连续工作时间12小时。

5.TR2000
特征:
天线种类:屏蔽式地面耦合天线
中心频率: 2000 MHz
尺寸大小和操作环境:
尺寸(长x宽x高): 13x12x8 cm
重量: 1.5 Kg
操作温度: -10°C / 40°C
相对湿度: <90%
防雨设计

6.TR1600
特征:
天线种类:屏蔽式地面耦合天线
中心频率: 1600 MHz
尺寸大小和操作环境:
尺寸(长x宽x高): 13x12x8 cm
重量: 1.5 Kg
操作温度: -10°C / 40°C
相对湿度: <90%
防雨设计

7.TR1200
特征:
天线种类:屏蔽式地面耦合天线
中心频率: 1200 MHz
尺寸大小和操作环境:
尺寸(长x宽x高): 13x12x8 cm
重量: 1.5 Kg
操作温度: -10°C / 40°C
相对湿度: <90%
防雨设计

8.TR900
特征:
天线种类:屏蔽式偶极子天线
中心频率: 900 MHz
尺寸大小和操作环境:
尺寸(长x宽x高): 20x26x20 cm
重量: 3 Kg
操作温度: -10°C / 40°C
相对湿度: <90%
防雨设计

9.TR600
特征:
天线种类:屏蔽式偶极子天线
中心频率: 600 MHz
尺寸大小和操作环境:
尺寸(长x宽x高): 20x26x20 cm
重量: 5.5 Kg
操作温度: -10°C / 40°C
相对湿度: <90%
防雨设计
为水平测量设计的600MHz天线参数

10.TR400
特征:
天线种类:屏蔽式偶极子天线
中心频率: 400 MHz
尺寸大小和操作环境:
尺寸(长x宽x高): 43x37x20 cm
重量: 5.5 Kg
操作温度: -10°C / 40°C
相对湿度: <90%
防雨设计

11.TR200
特征:
天线种类:屏蔽式偶极子天线
中心频率: 200 MHz
尺寸大小和操作环境:
尺寸(长x宽x高): 43x37x20 cm
重量: 5.5 Kg
操作温度: -10°C / 40°C
相对湿度: <90%
防雨设计

12.TR100
特征:
收发分体天线，可以进行收发分体或收发一体数据采集（天线可以被分开1米远）
天线种类：屏蔽式地面耦合偶极子天线
中心频率: 100 MHz
天线配置：收发分体或收发一体
尺寸大小和操作环境(单体):
尺寸(长x宽x高): 190(max)x45x30 cm(收发分体); 90x70x30 cm (收发一体)
重量: 22 Kg
操作温度:: -10°C / 40°C
相对湿度:  <90% (non-condensing)
防雨设计

13.TR80
特征:
收发分体天线，可以进行收发分体或收发一体数据采集（天线可以被分开1米远）
天线种类：屏蔽式地面耦合偶极子天线
中心频率: 80 MHz
天线配置：收发分体
尺寸大小和操作环境(单体):
尺寸(长x宽x高): 140(max)x70x30 cm
重量: 23 Kg
操作温度:: -10°C / 40°C
相对湿度:  <90% (non-condensing)
防雨设计

14.TR25
特征:
天线的发射机和接收机是分开的可以采集收发分体的数据 (天线可以被分开1米远).
天线种类：非屏蔽式偶极子天线
中心频率: 25MHz
天线配置：收发分体
尺寸大小和操作环境(单体):
尺寸(长x宽x高): 200x30x15 cm
重量: 18 Kg
操作温度:: -10°C / 40°C
相对湿度:  <90% (non-condensing)
防雨设计

15.TR40
特征:
天线的发射机和接收机是分开的可以采集收发分体的数据 (天线可以被分开1米远).
天线种类：非屏蔽式偶极子天线
中心频率: 40MHz
天线配置：收发分体
尺寸大小和操作环境(单体):
尺寸(长x宽x高): 200x30x15 cm
重量: 18 Kg
操作温度:: -10°C / 40°C
相对湿度:  <90% (non-condensing)
防雨设计

16.孔中天线

BA 150
组成：
孔中天线150 MHz
孔中天线电缆(40 m) (BAC 4000)
特点：
天线类型: 非屏蔽偶极子
中心频率: 150 MHz
操作模式:单孔天线，跨孔CT成像
机械特点:
长度: 1.6 meter
直径: 40 mm
重量: 1.5 Kg
适宜操作温度: -10°C / 40°C
防水: up to 5 bar

17.BA 300
组成：
孔中天线300 MHz
孔中天线电缆(40 m) (BAC 4000)
特点：
天线类型: 非屏蔽偶极子
中心频率: 300 MHz
操作模式:单孔天线，跨孔CT成像
机械特点:
长度: 1.0 meter
直径: 40 mm
重量: 1.0 Kg
适宜操作温度: -10°C / 40°C
防水: up to 5 bar
定货信息：
