WY5418AWY5418A多制式电视信号发生器

添加时间：2011-4-14 17:33:11 担当：843 阅读：次

◎ 支持PAL/NTSC/SECAM三大彩色电视制式.

◎ 有CVBS, S-VIDEO,色差分量Y.Cb.Cr三种视频输出方式.

◎ 数字技术发生十六种视频图像和16：9图像（选购件）,适宜LCD和PDP电视机.

◎ 数字频率合成产生载波,能设置存储十个频道数。方便快速换台.

◎ RF输出高电平:达110 dBµV.50dB衰减器分三挡：10dB，20dB，20dB。

◎ 伴音频偏6.5MHz,6MHz,5.5MHz,4.5MHz可变换,兼容多种电视制式.

◎ 窗口黑白电平用户控制,LCD屏菜单式显示多种参数.

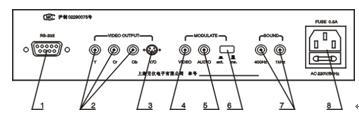

◎ 系统通讯控制接口RS232 (选购件).

项目	技术性能
载波频率范围	45MHz～870MHz,0.25MHz步进,5位数显,频率精度±30PPm.
射频输出电平	110dBµV±10dB(75Ω)，可调节范围20dB, 3位数显,三挡输出衰减器,20dB, 20dB, 10dB.
视频图像信号	彩条,75%彩条，8级灰阶,点格,棋盘格,园十字,窗口,黑白场以及四种单色场等十六种,
视频输出	CVBS:1Vp-p(75Ω), S-VIDEO:Y: 1.0Vp-p, C :0.7Vp-p, 分量Y,Cb,Cr:Y: 1.0Vp-p, Cb/ Cr: 0.7Vp-p.
音频信号	1kHz和400Hz
伴音载波频偏	4.5MHz, 5.5MHz, 6MHz, 6.5MHz四种,3位数显
图像/伴音载波比	13～20dB可调, 3位数显
调制度	72.5%～90% 2.5%8级步进, 3位数显
外调制能	视频1.0 VP-P （75Ω）.音频5～25dBmV
外形尺寸	420(宽)×90(高)×380(深)
