Fluke ES2系列Fluke ES2系列网络分析仪

添加时间：2010-5-22 14:44:23 担当：未知阅读：次

产品名称：Fluke ES2系列Fluke ES2系列网络分析仪
定货号：DD-00087-00

推荐：

功能概述
分析千兆和无线 LAN 以快速解决问题
10/100/1000M 双绞线 LAN 接口
千兆光纤 SFP LAN 接口
802.11 a/b/g 无线 LAN 分析
监控网络流量和交换机接口
自动搜索设备、网络、VLAN、接入点、移动客户端及其它
测量网际连接性能
产品功能
当需要一线响应人员对网络紧急情况做出行动的时候，网络助手正是他们所能依赖的强大工具 – 该款手持便携式网络分析仪，集成了多种必需的工具，以帮助网络专家迅速解决在 10、100 和千兆的双绞线/光纤有线和无线 LAN 中所遇到的广泛问题。
当您需要快速对网络问题做出响应的时候，装备越精简越好。与那些随机凑合或非集成产品相比，可降低成本达 17%。通过这款易于使用的集成式工具，您可获得所有可用信息，实现高达 66% 的时间节省。这一集成性还使得该工具与其它单独工具的汇总相比，体积减小 60%，重量减轻 78%，因而易于随身携带，而无需担心工具遗漏。
订购信息

型号	描述
ES2-LAN	EtherScope II 系列网络通 LAN 型号包括带 LAN 选项的主机、可充电锂离子电池组（已安装）、护套、背带、便携包、交流适配器/电池充电器、远程接线图适配器 (ID #1)、RJ-45 耦合器、跳线、128 MB CompactFlash® 卡和资源光盘
ES2-LAN-SX/I	EtherScope II 系列网络通 LAN-SX/I 型号包括带 LAN 选项的主机、带光纤选项的 SX SFP、 ITO/RFC2544 选项、可充电锂离子电池组（已安装）、护套、背带、便携包、交流适配器/电池充电器、远程接线图适配器 (ID #1)、RJ-45 耦合器、跳线、128 MB CompactFlash® 卡和资源光盘
ES2-LAN-SX/I-KIT	EtherScope II 系列网络通 LAN-SX/I-KIT 型号包括带 LAN 选项的主机、带光纤选项的 SX SFP、 ITO/RFC2544 选项、可充电锂离子电池组（已安装）、护套、背带、便携包、交流适配器/电池充电器、远程接线图适配器 (ID #1)、RJ-45 耦合器、跳线、128 MB CompactFlash® 卡和资源光盘、带有反射器的 LinkRunner Pro、 LinkRunner Pro 锂离子电池和交流适配器/电池充电器、LinkRunner Pro 便携包
ES2-PRO	EtherScope II 系列网络通 PRO 型号包括带 LAN 选项的主机、带 WLAN 选项的 802.11a/b/g 适配器、外置定向天线、可充电锂离子电池组（已安装）、护套、背带、便携包、交流适配器/电池充电器、远程接线图适配器 (ID #1)、RJ-45 耦合器、跳线、128 MB CompactFlash® 卡和资源光盘
ES2-PRO-SX/I	EtherScope II 系列网络通 PRO-SX/I 型号包括带 LAN 选项的主机、带 WLAN 选项的 802.11a/b/g 适配器、 ITO/RFC2544 选项、外置定向天线、可充电锂离子电池组（已安装）、护套、背带、便携包、交流适配器/电池充电器、远程接线图适配器 (AC #1)、RJ-45 耦合器、跳线、128 MB CompactFlash® 卡和资源光盘
ES2-PRO-SX/I-KIT	EtherScope II 系列网络通 PRO-SX/I-KIT 型号包括带 LAN 选项的主机、带 WLAN 选项的 802.11a/b/g 适配器、带光纤选项的 SX SFP、ITO/RFC2544 选项、外置定向天线、可充电锂离子电池组（已安装）、护套、背带、便携包、交流适配器/电池充电器、远程接线图适配器 (ID #1)、RJ-45 耦合器、跳线、128 MB CompactFlash® 卡和资源光盘、带有反射器的 LinkRunner Pro、LinkRunner Pro 锂离子电池和交流适配器/电池充电器、LinkRunner Pro 便携包
ES2-PRO-SXLX-I/S	EtherScope II 系列网络通套件包括：带 LAN 选项的主机、带 WLAN 选项的 802.11a/b/g 适配器、带光纤选项的 SX 和 LX SFP、ITO/RFC2544 选项、外置定向天线、可充电锂离子电池组（已安装）、护套、背带、大便携包、交流适配器/充电器、远程布线图 (ID #1 - #6)、RJ-45 耦合器、跳线、128 MB CompactFlash® 卡、备用电池、外置充电器、USB 小键盘以及资源光盘
ES2-WLAN	EtherScope II 系列网络通 WLAN 型号包括：主机、带 WLAN 选项的 a/b/g 适配器、外置定向天线、可充电锂离子电池组（已安装）、护套、背带、仪器包、交流适配器/充电器、远程布线图 (ID #1)、RJ-45 耦合器、跳线、128 MB CompactFlash® 卡以及资源光盘

自动化测试

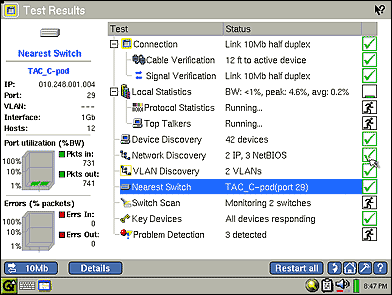

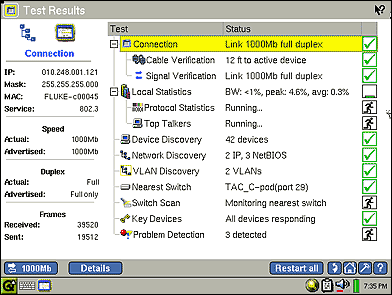

EtherScope 分析仪的自动测试结果主屏幕和三色 LED 可提供大量信息，使用户能即时查看到网络状态。多项测试同时运行，加速问题的发现。选择任意单独测试可在左侧预览窗格中显示其概要信息，点击“详细信息”可获得深入的测试信息。

EtherScope 分析仪的自动网络发现的网络发现结果显示在主屏幕上，其中包括最近的交换机以及您连接的插槽和端口的标识信息。
EtherScope 系列 II 网络助手用户界面采用 Linux 操作系统支持，导航方便。您可通过网站、telnet 和其它 PC 类工具方位 Linux。

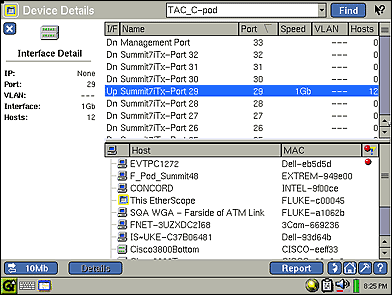

查看交换机详细信息

最近的交换机
当诊断用户问题时，确定从哪里连接到网络中通常是第一要务。 EtherScope 可发现“最近的交换机”，识别您所连接到插槽和端口，以帮助您提高故障排除、验证移动或更新文档的速度。在识别出最近的交换机之后， EtherScope 即可方便地启动网页浏览器或 Telnet 会话以配置交换机或检查交换机的详细情况和端口统计。

交换机端口诊断
查看您的交换式/VLAN 网络，全面确定光速条件下的问题。您将通过有线侧交换机端口分析来查看 WLAN。指向任何远程 SNMP/RMON 设备并跟踪远程接口的使用情况。

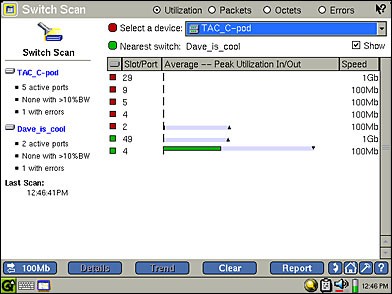

交换机扫描
持续监控所发现的最近交换机和一个附加用户（选定交换机）以获得高利用率和错误。查看交换机插槽和端口的平均和最高的利用率、进出流量、数据包、八进制数、错误和速度。选择感兴趣的接口并对网络流量进行趋势分析，或向下查看接口详细信息。

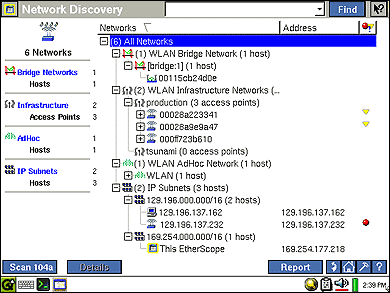

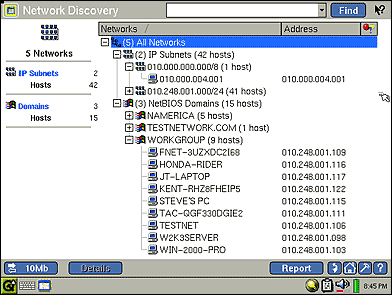

发现 LAN

EtherScope 通常可按 IP 子网、 NetBIOS 域名和 IPX 网络对所发现的设备进行组织。子网详细信息包括地址范围和子网掩码，而域详细信息则可区分主浏览器和域控制器。通过方便易用的查找功能，您可使用全名或部分名称、IP 地址或 MAC 地址来搜索所有网络，以快速查明设备的每次出现情况。

发现 VLAN

使 VLAN 的管理变得前所未有的简单 。

EtherScope 可为您识别出已发现的交换机接口上所配置的 VLAN，然后您可向下查看接口状态和连接主机的详细信息，并分析接口数据的趋势。

如果您在使用管理 VLAN，在发现过程中通常找不到交换机。然而，通过 EtherScope，您可简单增加交换机以作为用户定义设备，从而获得关于交换网络的完整图像。EtherScope 可为每个发现的设备自动确定其最近交换机、接口和 VLAN，简化了问题解决和配置改变跟踪。

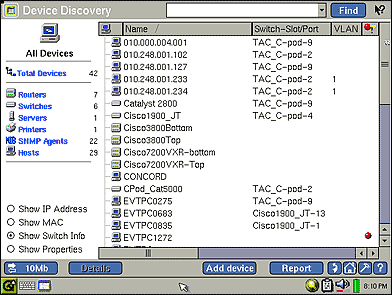

发现 LAN 设备

可发现多达 1000 台设备并提出显示用户连接位置的交换机和 VLAN 信息。节约网络人员排除网络连接和拥塞问题的时间。

检查 LAN 健康状况

识别关键网络统计信息
三色 LED 持续更新显示连接状态、利用水平、冲突、错误和传输活动信息。

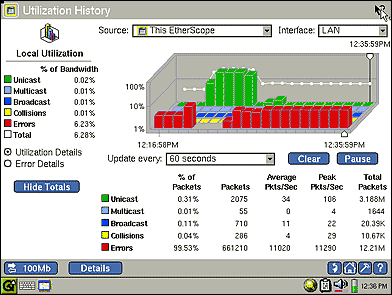

网络健康状况
查看您所连接的网段利用率情况，快速了解网络活动信息。

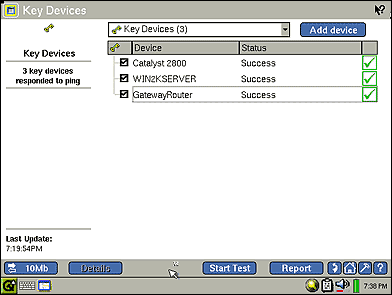

监控关键设备
通过 Ping 关键设备，检验到用户定义设备（路由器、服务器或交换机）的连接情况。

确定网络容量的变化趋势和需求
交换机端口的统计数据和趋势分析能显示出稳定和突发性流量，帮助您和您的员工能快速确定问题。

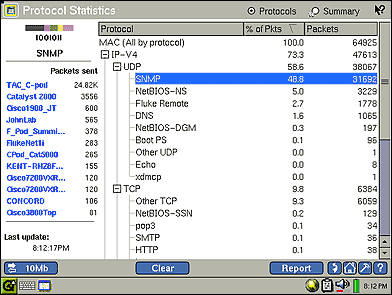

分析 LAN 流量

提升网络运行时间
查看您的网络流量统计，包括有关协议信息、发送数据量最高的用户、广播数据量最高的用户和错误源。识别和定位占用大量带宽的设备，如有必要，可将其隔离网络。通过基线数据报告，分析性能趋势。

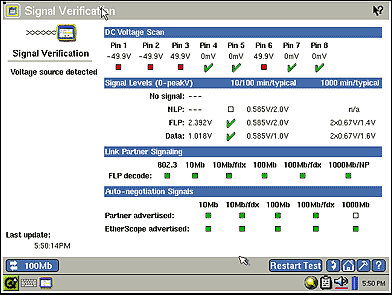

验证 LAN 信令

验证以太网信令以排除速度和双工不匹配以及自动协议问题

测试 802.3af 以太网供电 (PoE) 链路。 EtherScope 系列 II 可模仿 802.3af 带电设备以请求并测量每针上的电压。

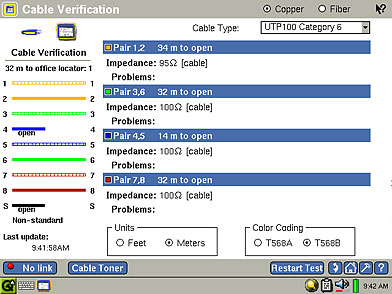

验证布线

验证 UTP 和 STP 铜缆特性：长度、阻抗、短路、开路和错线等。使用办公室 ID 以识别远程工作出口。

将 DSP 光功率计（DSP－FOM）连接到 LAN 端口，测量光功率和光缆损耗。

测量网络性能

您如何知道新的网络设备或者局域网/广域网链路能否提供您所期望的性能呢？它们的性能是否足以满足成功传输数据、电子邮件、网上研讨会、VoiP 和其他应用的需要？用户对网络太慢的抱怨是真的吗？在您的网段中增加额外的用户将如何影响网络性能？RFC 2544/ITO 选件可以帮助您解答这些问题。

该选件具有 RFC 2544 性能测试功能、流量生成器以及其他 Fluke Networks 分析仪也具备的专有吞吐量测试功能。使用 RFC 2544 性能测试功能可以根据人们普遍接受的 IETF 建议值来分析网络链路的性能。借助专有的吞吐量测试功能，还可以确保链路能够在既定的时间间隔内承载用户定义的数据传输速率。使用流量生成器可以为网络增加额外的负载来模拟某些情形，例如新增加的设备。使用 EtherScope 可以测量双绞线或光缆（SX、LX、ZX）布线系统的性能，也可以按最高 1 Gbps 的速率生成流量。

RFC 2544 测试
采用 RFC 2544 之后，EtherScope 就具备了控制测试配置和自动执行测试的优势，从而能够提高测试效率。

您可以选择三种 RFC 2544 测试：吞吐量、延时和帧丢失率。请只执行您需要的测试。对于每种测试，请使用默认的配置或者自定义测试参数来观察流量的差异如何影响链路性能。通过调整这些参数，您也可以控制完成测试所需要的时间。

进行整套测试需要涉及一种或多种 RFC 2544 测试。对于每种 RFC 2544 测试，应通过定义目标 EtherScope 设备来指定要测试的局域网或广域网链路，并使用不同的配置多次测试同一条链路来观察性能的差异。同时，还应使用多个 EtherScope 远端设备测试同一个目标设备的多条链路。只需单击“开始”按钮，即可通过一项自动化的操作执行整套测试。随后查看并保存表格结果和图形结果以记录链路性能。

吞吐量测试
Fluke Networks 的吞吐量测试可以快速验证链路吞吐量。首先定义要发送的流量、测试持续时间和速率，接着执行测试，EtherScope 会随后报告帧的丢失率百分比。

流量生成器
使用流量生成器可以产生不同的负载来测试网络性能。您可以配置要使用的协议、流量类型、帧大小、速率和利用率。然后为本地网络中的设备或本地网络以外的目标设备生成流量。

来源和目标测试设备
除流量生成器以外的其他性能测试都需要两个测试设备：一个来源设备和一个目标设备。RFC 2544 测试需要两个 EtherScope。Fluke Networks 吞吐量测试可以将另一个 EtherScope、OptiView v4 综合网络测试仪和 OneTouch II 系列用作目标设备。然后以两台仪器中的较慢者来确定吞吐率。

远程测试 LAN

通过 Web 从任何位置进行问题诊断
EtherScope 在连接到您的双绞线或光纤 LAN 时，可全面支持安全的远程访问控制。因此，不论在哪里进行测试，只需在远程位置配备 EtherScope ，并由相关人员简单地将其接入本地网络中，您就可以通过 Web 浏览器来诊断远程位置。在 Web 浏览器中输入 EtherScope 的 IP 地址，即可进行控制并迅速解决问题。

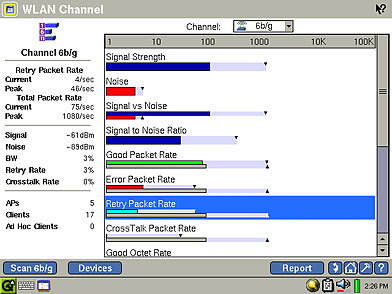

测量 RF 信号

同信道干扰是否引起问题了？信号强度是否太低，无法支持所有用户？无线 EtherScope 不断扫描 2.4GHz 和 5GHz 频率，让您明察无线 LAN 的范围和性能。下拉菜单中包括信号强度、信噪比、利用率及其它一些有用的测量，您可以用它来选择要查看的测量。迅速确定是否为正确的信道配置接入点，环境的 RF 传输功率是否正确。

发现无线 LAN

谁正在使用网络，他们在哪儿？无线客户端是否集中在楼宇某处，因而降低了无线网络的性能？无线 EtherScope 可迅速识别所有无线网络接入点并找到所有相关的客户端。为了支持实际使用方式而布置和扩展接入点时，对无线网络利用率的洞察将有助于您作出更好的决定。

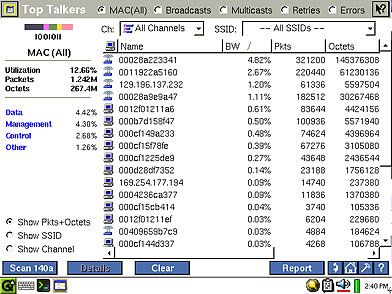

识别最高流量接入点/客户端

快速找出占用最多带宽的用户。使用无线 EtherScope 识别最忙的接入点和要求最苛刻的无线客户端。

细查无线 LAN 度量，例如 FCS 错误、串扰和重试。找出可疑活动，确定问题源头并迅速加以解决。

发现恶意设备

无线安全是最大的顾虑，而无线安全策略又很难实施。使用无线 EtherScope 对无线环境进行定期审计。无线 EtherScope 会自动查找恶意接入点，未经授权的无线桥、移动客户端和 ad-hoc 网络，并可以快速响应和解决问题。

WLAN 诊断登录

无线 EtherScope 将发现基础设施和客户端设备使用的是否是正确的验证机制。使用无线 EtherScope 的登录测试工具来测试和监测 EAP ( 可扩展验证协议）验证。使用无线 EtherScope ，强制无线客户端与接入点断开连接，当客户端在网络上重新验证时监测客户端和接入点 EAP 的交换。 EtherScope 发现 EAP 验证过程是否被中断破坏，以及被破坏的位置和时间。

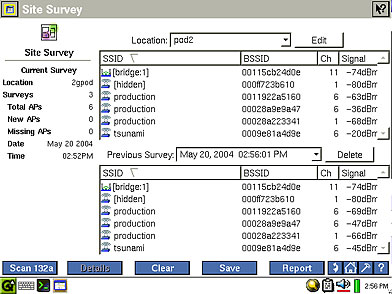

调查 RF 现场

安装接入点后 RF 环境是否改变？无线网络的覆盖范围是否足以支持所有用户？无线网络是否提供了遍及各处的覆盖范围，而该范围足以支持无缝漫游？安装无线基础设施后，使用无线 EtherScope 来立即捕获基线 RF 范围数据，然后比较历史数据和定期调查数据。在 RF 环境更改影响用户团体之前，您可以利用该信息对无线接入点传输功率做一些小调整，重新部署接入点，或添加新的接入点。

802.1X 安全性

Wireless EtherScope 支持 IEEE 802.1X 验证和数十个 EAP 类型，以实现到 10/100/1000 和无线 LAN 的连接安全性。查看登陆过程以对网络接入和 DHCP 问题进行故障排除。隔离连接问题的起因以确定哪些部分需要修复。

检测问题

实时检测和诊断
自动查看有关您 10/100/1000 和无线 LAN 的信息。一旦您将 EtherScope 系列 II 网络助手连接到网络上，它就开始进行测试并显示出设备、网络和问题的实时结果。通过直观的菜单进行导航，快速进入网络的深入视图中。

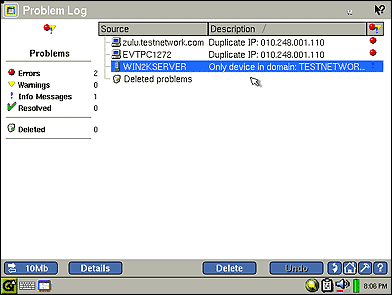

在您的 LAN 中，查找重复 IP、双工不匹配和 DHCP 故障。监控交换机端口统计信息，识别并跟踪所有 VLAN 设备。深入查看问题日志，评估每个错误、警告和提示信息。在您的 WLAN 中，检测 TX 百分比、重试次数、速率和潜在的安全隐患。

记录网络信息

采用 XML 编码报告记录您的 LAN 和 WLAN 情况。记录内容包括网络属性、基线性能、设备清单、流量统计、RF 度量等。

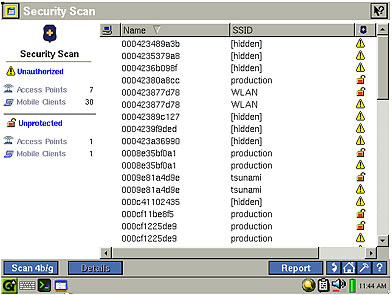

WLAN 恶意设备检测

未经授权的“恶意”接入点会将公司的网络对外部开放，从而危及网络的安全。使用无线 EtherScope 的“安全扫描”功能可以找出恶意接入点，而借助“定位”功能可以捕获它们。

与使用标准的单向天线相比，采用了外置定向天线的 EtherScope 可以将定位目标 802.11a/b/g 设备的速度提高 75%。将天线旋转 360° 并注意图形显示屏上信号最强的方向。沿信号最强的路径即可定位目标设备。使天线朝上和朝下可以确定接入点是在天花板上，还是在上面的楼层或下面的楼层，这在多层建筑物中尤其有用。

手持式 EtherScope 是检测恶意设备的理想便携平台。它小巧轻便，坚固耐用，可以在彩色触摸屏上直接显示无线信号强度的变化。

技术指标

ES 网络通技术指标
支持接口	10BASE-T，100BASE-TX，1000BASE-TX
电缆测试	长度，接线图，短路，串绕，每个导线的连通性
仪表外部接口	● 集线器/网卡连接端口（RJ-45） ● 接线图测试连接端口（RJ-45） ● RS-232C 打印机和 PC 连接串口（DB-9） ● USB端口（可用于连接键盘和鼠标） ● CompactFlash? 存储卡插槽 ● PCMCIA卡插槽 ● 耳机/麦克风插孔 ● 电源插孔
用户界面	彩色触摸屏
操作系统	Linux
电池	可更换充电锂电池
外形尺寸	20 cm x 16.5 cm x 5 cm
重量	0.9 kg
保修	一年
