2500A2500A相位角电压表

添加时间:2010-5-20 10:40:33 担当:未知 阅读:

  • 产品名称:2500A2500A相位角电压表
  • 定货号:DA-00446-00
  • 推荐:
彩色图形显示
精度0.020°
宽频响应
板载标准信号发生器
80分贝谐波抑制器
独立输入
分辨率0.001°
IEEE-488
USB接口
  2500A替代了之前常见的2500.拥有最先进的DSP(数字信号处理)技术,令其性能和可操作性提升了一个层次。而且,2500A并不比其他传统型号的相位角电压表(PAVs)价格贵。它保留了传统测量中的触摸按键,使得2500A使用起来更像是一台仪器而不是计算机。该仪器非常易于操作更保留了主机外形与性能使得其与其他类型区别开来。
  专门针对同步器/旋转变压器和LVDT/RVDT方面的应用,该仪器可以测量相位角,相位,90度相位差,相移和基频,杂波等基础参数。所有的参数都可以同时显示在高分辨率的彩色显示屏上。2500A包含一个内置的示波器用以观察输入波形。
  独立的输入,允许对于关键参数的空值,比率和增益测量以及参考偏移值可以增强电桥的测量。带有一个敏感的指零表。可选的板载标准信号发生器有足够的功率来驱动大部分的LVDT/同步器参考。即使它可以外加发生器,但它的内部发生器可以应对大部分情况。2500A还包含了预定义的LVDT/RVDT功能例如(A-B)/(A+B)和(A-B)/参考。
  2500A更一步的使用。通过使用一个外部分流器,可以测量功率,功率因数,THD,谐波,还可以用来计算阻抗。
规格指标
 通道: 2个,独立的
 测量: 全部,基波,相位,位移,90度相位差,比率,频率,相位加指零表
 电压输入范围: 20mV到630V有效值(在1/2十进制量程或者自动量程)
 分辨力: 电压5位,相位6位
 相位输入范围: 0.00°到360°或者±180°
 频率范围,全部: 20Hz到2MHz
 频率范围,基波模式: 20Hz到100kHz
 直流记录器输出: ±10V,直流满量程

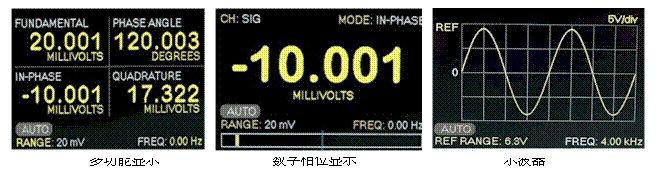

典型显示
2500-1
电压精度: %刻度+%量程/频率和电压量程
Rang
20-2k
2k-5k
5k-20k
20k-50k
50k-100k
100k-300k
300k-2M
20mV
0.06+0.05
0.09+0.10
0.09+0.10
0.3+0.20
1.50+0.50
-
-
63 mV
0.06+0.05
0.09+0.10
0.09+0.10
0.3+0.20
0.04+0.50
-
-
200 mV-20V
0.05+0.05
0.05+0.10
0.10+0.10
0.20+0.20
0.40+0.50
1.2+1.0
4.5+1.0
63V
0.05+0.05
0.05+0.10
0.10+0.10
0.20+0.20
0.40+0.50
1.2+1.0
-
200V-630V
0.12+0.05
0.12+0.10
0.12+0.10
0.40+0.20
1.20+0.50
-
-
基础模式到100kHz,全部模式下加30mV
相位精度

可选信号发生器
20Hz to 2kHz
±0.02°

频率
20Hz to 20kHz
2kHz to 5kHz
±0.03°

输出电压
10mV to 115Vrms
5kHz to 10kHz
±0.04°

精度*
频率: ±0.01%;幅度: ±5%(20Hz-100kHz),空载
10kHz to 20kHz
±0.05°

分辨力
频率: 5位; 幅值: 4位
20kHz to 50kHz
±0.10°

输出功率
0-12.00V:0.5A ;12.01-30.00V:0.2A;30.01-120V:0.05A
50kHz to 100kHz
±0.20°


输出阻抗
20Hz-2.7kHz:
0-12.00V:4Ω; 12.01-30.00V:25Ω; 30.01-120V:400Ω
*通过电压追踪回路可以提升精度,详情咨询厂家
2.7kHz-20kHz:
0-12.00V:1Ω; 12.01-30.00V:6Ω; 30.01-120V:100Ω


共模抑止比
(CMRR)
5Hz到1kHz
126dB
1kHz到5kHz
110dB
5kHz到32kHz
100dB
32kHz到150kHz
91dB
谐波抑制
80dB (even and odd)
最大输入
650Vrms
输入阻抗
1 M // 30pF (excluding. Leads)
耦合
AC
零位灵敏度
1 μV

显示
高分辨彩色TFT显示屏
温度范围
工作:0-40℃; 精密测量:23℃±5℃
数字接口
IEEE-488.2,?? USB
工作电压
100V-260Vrms,47-63Hz,30VA(最大)
尺寸
约17.3″W×3.5″H×13″D
保修期
一年

 可选件
01信号发生器
 订单信息举例
500A和信号发生器及触发输出

定货信息:
定货号 产品名称 规格配置 价格
DA-00446-00标准配置或电话咨询010-84851836咨询
